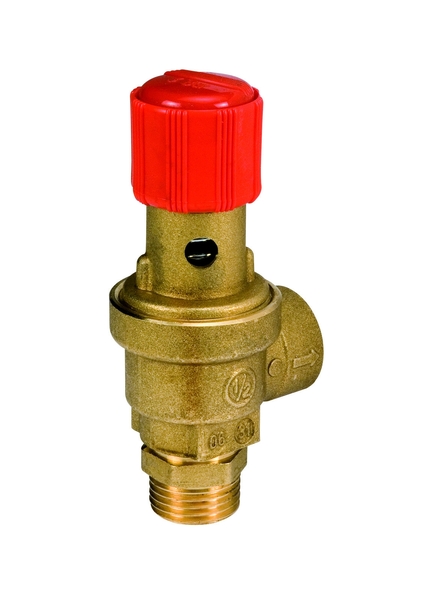

Giacomini R140M Pojistný ventil 1/2"M, 3 bar - R140MY003 - 1/2" x 3
Pojistný ventil Giacomini R140M slouží jako bezpečnostní zařízení bránící překročení přetlaku tlakových nádob v topných systémech, v sanitárních systémech teplé i studené vody. Ventily vyhovují směrnici 97/23/ ES (Směrnice PED).
Popis produktu Giacomini R140M Pojistný ventil 1/2"M, 3 bar
Pojistný ventil Giacomini R140M slouží jako bezpečnostní zařízení bránící překročení přetlaku tlakových nádob v topných systémech, v sanitárních systémech teplé i studené vody. Ventily vyhovují směrnici 97/23/ ES (Směrnice PED).
Funkce:
Pojistné ventily se používají v uzavřených topných systémech s expanzní nádobou, aby bylo zajištěno, že přetlak kapaliny uvnitř topného systému nepřekročí limity požadované projektem. Pokud síla vyvolaná přetlakem bude větší než síla pružiny působící na membránu, zvedne se membrána a začne se odpouštět přebytečná kapalina až do doby než se síly opět vyrovnají a dojde k uzavření membrány v rámci povolené tolerance. Pojistné ventily mohou být rovněž použity pro přívod studené vody sanitárních systémů. Pojistné ventily jsou dodávány kalibrované a není možné měnit hodnotu nastavení.
Instalace:
Velikost pojistného ventilu musí navrhnout kvalifikovaný technický pracovník v souladu s platnou legislativou. Pojistné ventily musí být nainstalovány nahoře na kotli nebo na přívodním potrubí v maximální vzdálenosti 1 metr od kotle a to na místě, které je snadno dostupné a dobře viditelné. Připojovací potrubí mezi pojistným ventilem a kotlem nesmí být přerušeno a musí mít stejný nebo větší průměr, než průměr ventilu samotného. Vypouštění pojistného ventilu musí být viditelné, pokud se použije potrubí pro odvod vody, jeho průměr nesmí být menší než průměr samotného ventilu. V případě potřeby se použije odváděcí trychtýř R141.
Technická data:
- Medium: teplá a studená voda, vzduch
- Provozní teplota: 5÷110 °C
- Jmenovitý tlak: 10 bar
- Max. otevírací přetlak 20%
- Min. uzavírací diference 20%
- Kategorie PED: IV
Do vypouštěcího potrubí se instaluje odváděcí trychtýř R141 (nutno objednat zvlášť).
✅ Značení závitů
- F – znamená “female”, tedy vnitřní závit.
- M – znamená “male”, tedy vnější závit.
- Fu – znamená “female union”, tedy vnitřní závit s převlečnou maticí, která umožňuje rychlé a snadné spojení.
- Cu – označení měděného připojení s možností pájení nebo nasazení na měděné trubky (angl. “adapted for copper”).
Tvar závitů a těsnění
Značení G = BSPP (British Standard Pipe Parallel)
- Tvar závitu: rovný, nikoli kuželový.
- Těsnění: obvykle zajišťuje těsnící kroužek (O-kroužek) nebo těsnicí páska.
- Použití: pro vodní rozvody, topné systémy a jiné aplikace s nízkým tlakem.
Značení R = BSPT (British Standard Pipe Taper)
- Tvar závitu: kuželový (zúžený směrem k zakončení)
- Těsnění: těsní se vlastní geometrií závitu, případně doplněno těsnicí páskou nebo konopím
- Použití: pro potrubní spoje, kde se vyžaduje pevné těsnění bez dalšího těsnicího prvku, často v instalacích s vyšším tlakem
