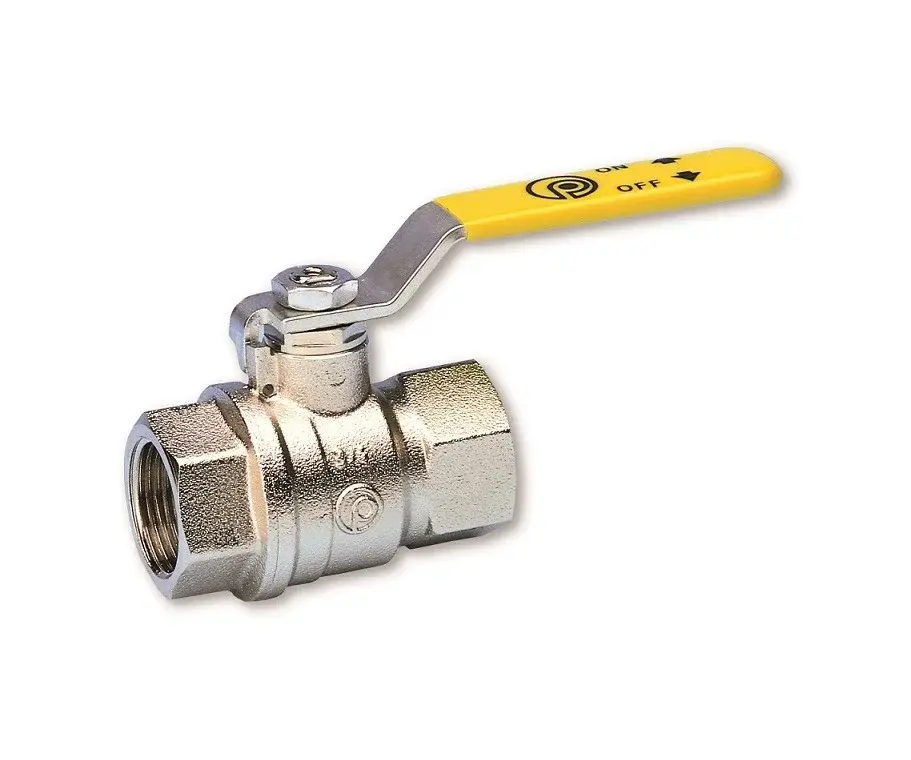

Ivar CS Kulový ventil pro plyn FF - IVAR.G 51 - 3801515030 - 1/2"
Kulový ventil z niklované mosazi CW617N pro plyn, vodu i vzduch, PN5/40, -30 až +120 °C, FF závit, páka, CE, atest ČSN EN 331.
Skladem (expedice 4-5 dnů)
413 Kč/ks
s DPH
(341 Kč bez DPH)
Nejnižší prodejní cena za 30 dní: 413 Kč
Záruka: 24 měsíců
Varianty produktu: 9
Popis produktu Ivar CS Kulový ventil pro plyn FF - IVAR.G 51
Popis produktu Ivar CS Kulový ventil pro plyn FF - IVAR.G 51
- Kulový ventil pro instalace rozvodů topných plynů třídy I, II, III.
- Kulový ventil pro instalace studené, teplé vody a tlakového vzduchu.
- Atest na topné plyny SZÚ Brno dle ČSN EN 331 u dimenzí 1/4” až 2”.
- PN 5, T = - 20 °C až +60 °C pro plyn, PN 40, T = -30°C až +120 °C pro vodu
- Plnoprůtokový
- Závit vnitřní - vnitřní FF, provedení páka
- Materiál niklovaná mosaz CW617N
Technické parametry
| Specifikace | Hodnota |
|---|---|
| Maximální provozní tlak plyn | 5,0 bar |
| Rozsah provozní teploty plyn | -20 °C až +60 °C |
| Maximální provozní tlak voda | 40,0 bar |
| Rozsah provozní teploty voda | -30 °C až +120 °C |
| Provedení závitů | dle ČSN EN 10226 (UNI EN ISO 7/1 R) (DIN2999) |
| Provedení a rozměr závitů | oboustranně prodloužený; vnitřní / vnitřní; 1/2” ÷ 4” FF |
| Materiál tělo | mosaz CW617N |
| Materiál ovládací páky | pozinkovaná ocel potažená plastem; barva žlutá |
| Provozní režim | rotace v úhlu 90° |
| Médium | zemní plyn; svítiplyn |
i
✅ Značení závitů
- F – znamená “female”, tedy vnitřní závit.
- M – znamená “male”, tedy vnější závit.
- Fu – znamená “female union”, tedy vnitřní závit s převlečnou maticí, která umožňuje rychlé a snadné spojení.
- Cu – označení měděného připojení s možností pájení nebo nasazení na měděné trubky (angl. “adapted for copper”).
Tvar závitů a těsnění
Značení G = BSPP (British Standard Pipe Parallel)
- Tvar závitu: rovný, nikoli kuželový.
- Těsnění: obvykle zajišťuje těsnící kroužek (O-kroužek) nebo těsnicí páska.
- Použití: pro vodní rozvody, topné systémy a jiné aplikace s nízkým tlakem.
Značení R = BSPT (British Standard Pipe Taper)
- Tvar závitu: kuželový (zúžený směrem k zakončení)
- Těsnění: těsní se vlastní geometrií závitu, případně doplněno těsnicí páskou nebo konopím
- Použití: pro potrubní spoje, kde se vyžaduje pevné těsnění bez dalšího těsnicího prvku, často v instalacích s vyšším tlakem
