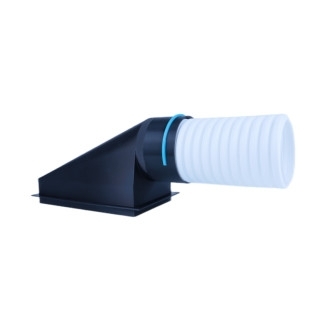

Luftuj Box LUFTOMET Flat Horizontal nízký s hrdlem 90 mm - 90 mm - LF-PB-H-H1-90

Edice LUFTOMET® Flat je ideální pro řešení větrání s rekuperací tepla např. při rekonstrukcích nebo v dřevostavbách rodinných domů, kde je třeba řešit minimální prostorové požadavky na ventilační potrubí. Zároveň nabízí skvělé estetické řešení díky mnoha tvarovým i materiálovým variacím mřížek.

Všechny boxy i mřížky LUFTOMET® Flat jsou určeny pro stropní nebo stěnovou instalaci.
Mřížky nejsou pochozí, proto není  podlahová instalace doporučena.

Boxy kolekce LUFTOMET® Flat nabízíme ve velikostech H1 (nízký) a H2 (vysoký) s možností připojit k:
- flexibilnímu plastovém potrubí 75 nebo 90 mm
- pevnému potrubí typu SPIRO nebo bílý plast 100 nebo 125 mm

Produkt je kompatibilní s potrubím stejného rozměru značek:
Dalflex, ComfoTube, ED-FLEX, ROZ-DUOTEC, Ubbink Air Excellent, Klimaflex, Octopus AE48c, HEATTPEX Aria, Kermi x-well, FLXP, Atrea GreenPipe, Lindab Indomo

U pevných potrubí je kompatibilita zajištěna díky těsnícímu kroužku.

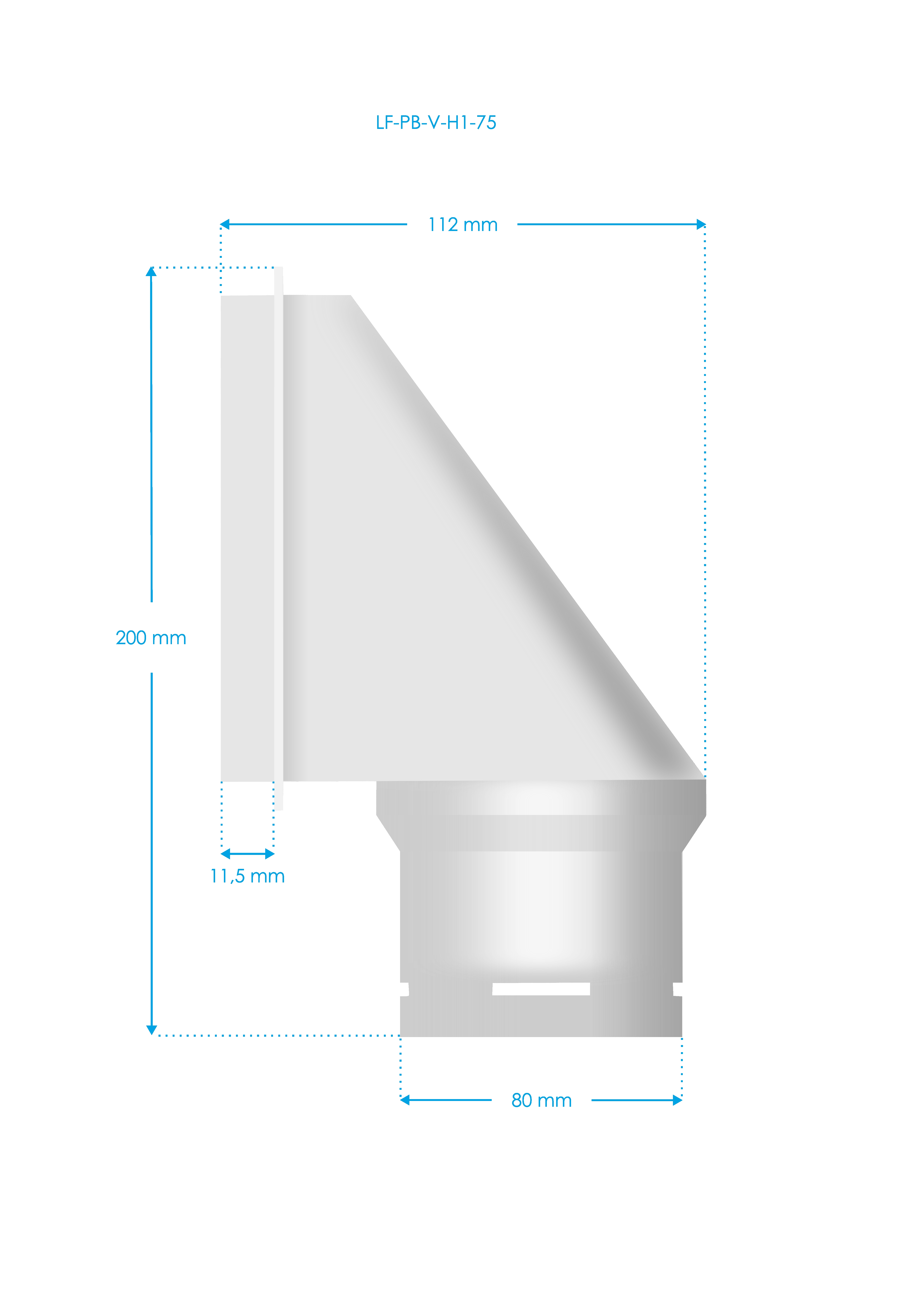

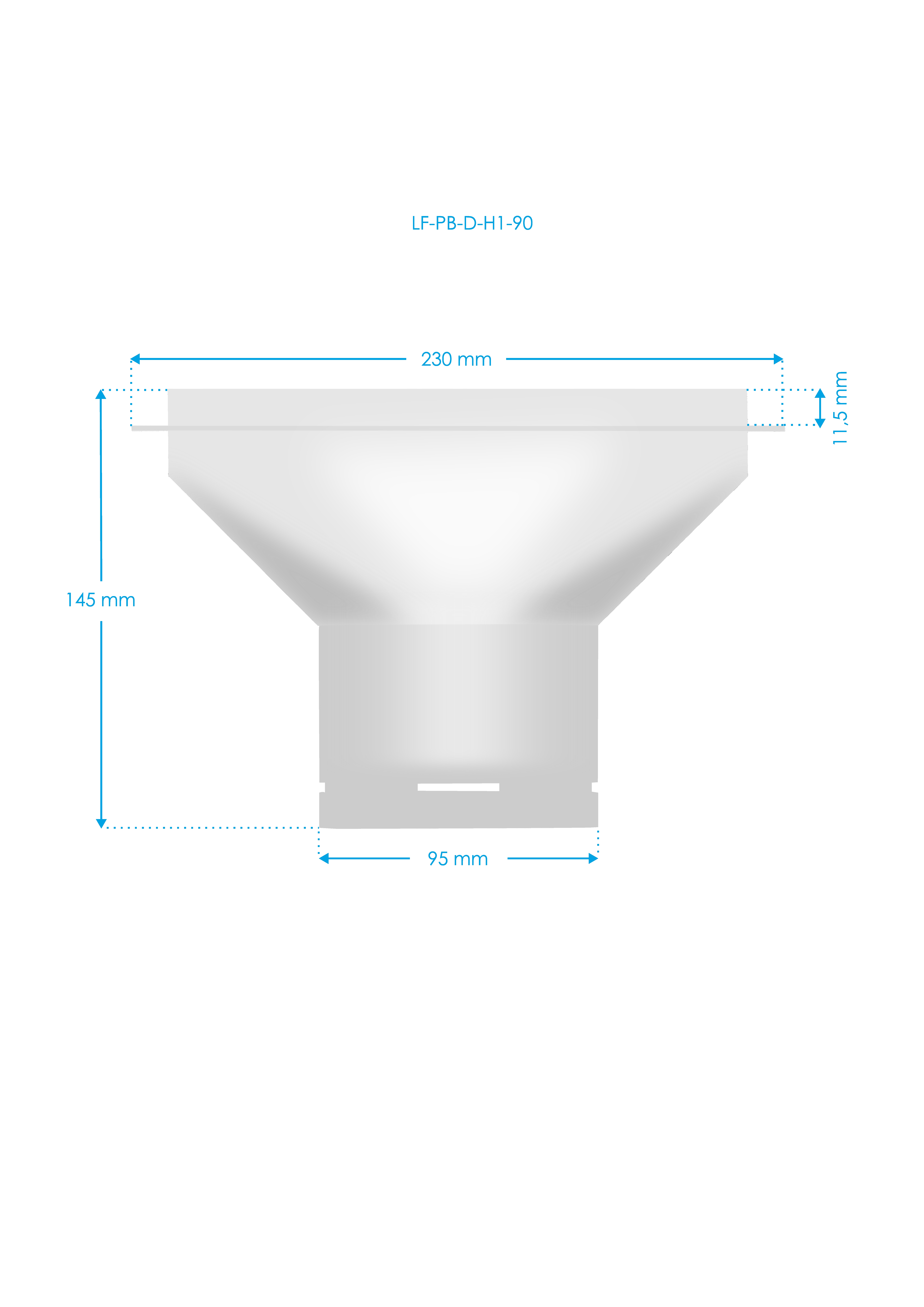

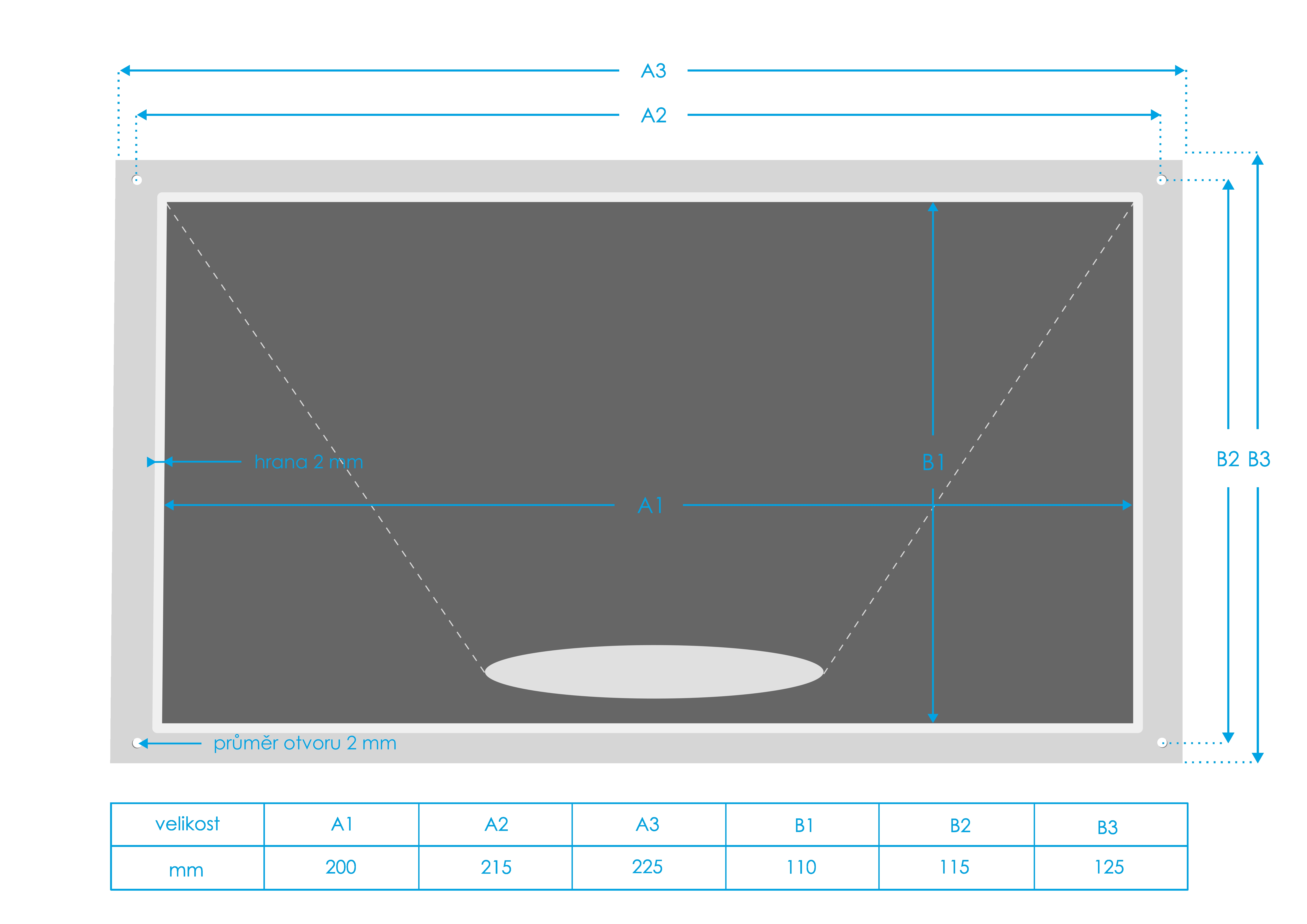

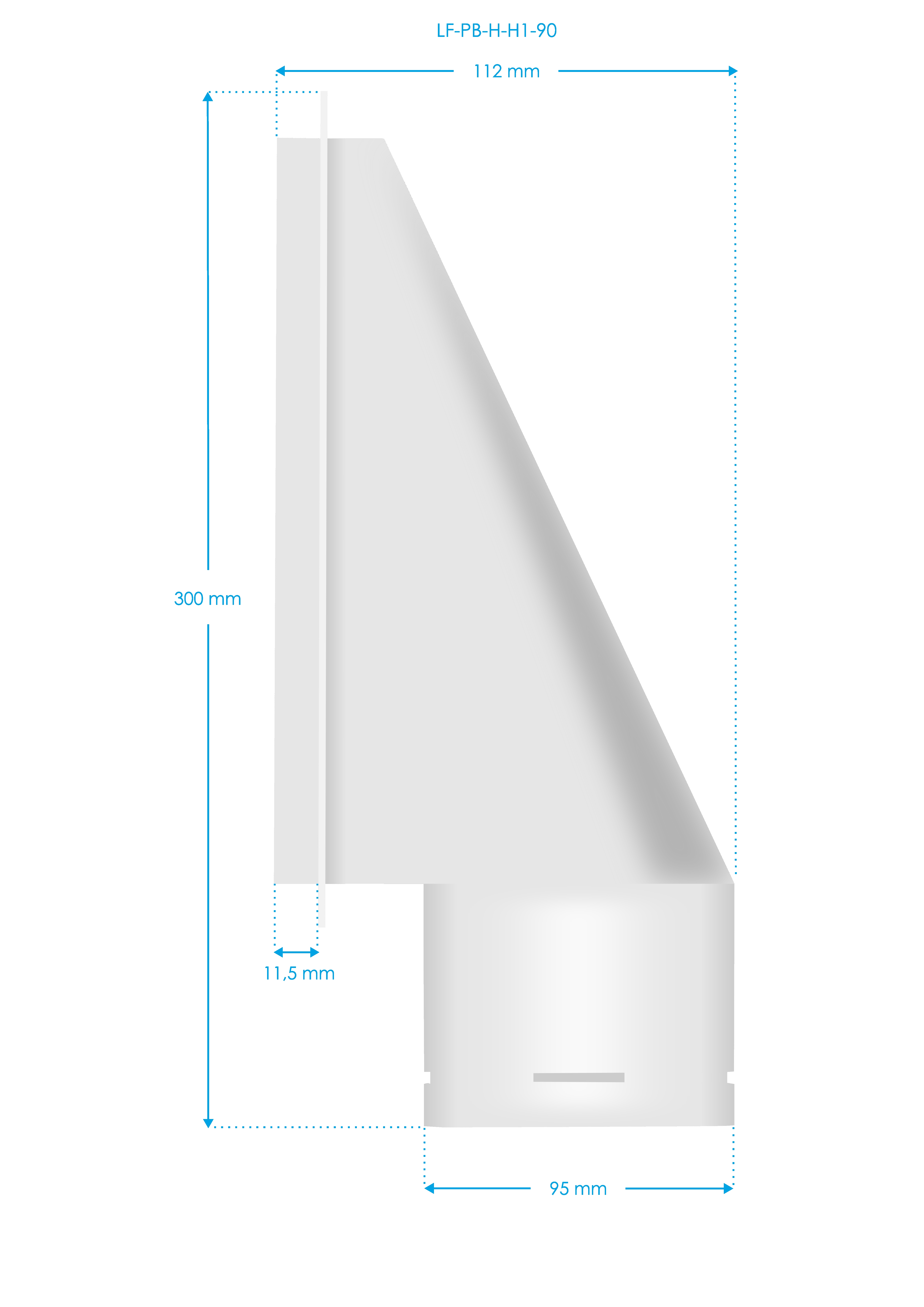

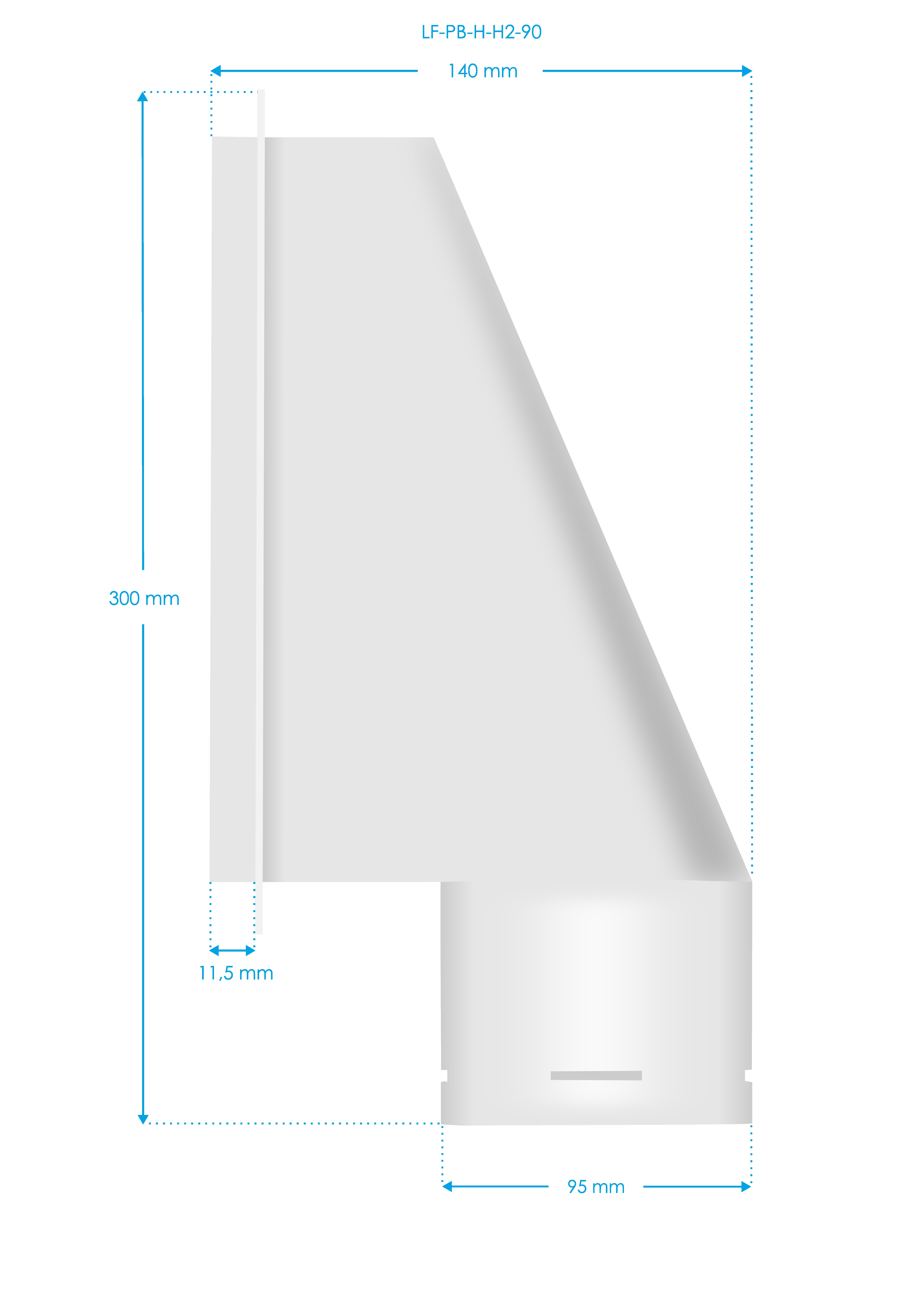

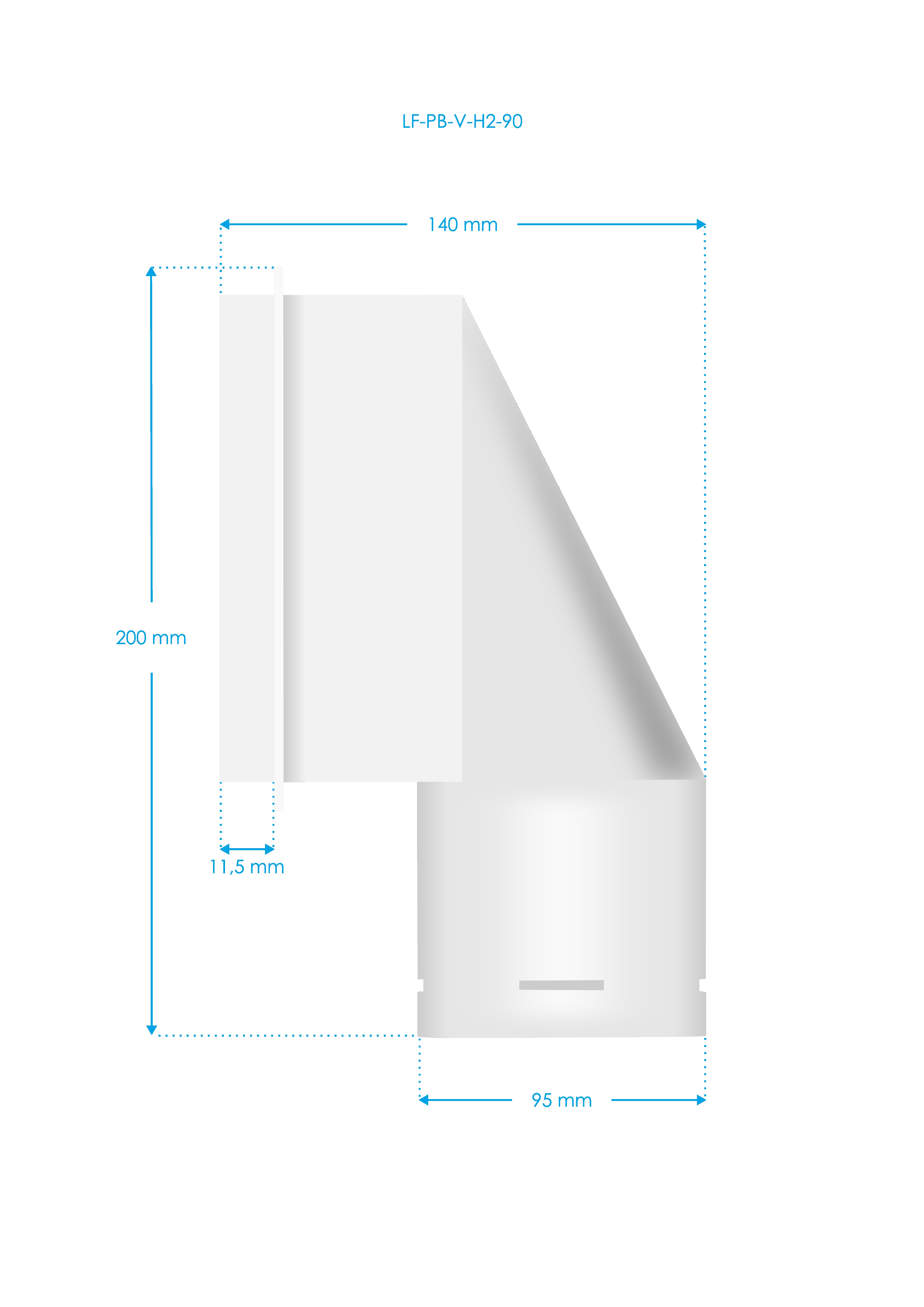

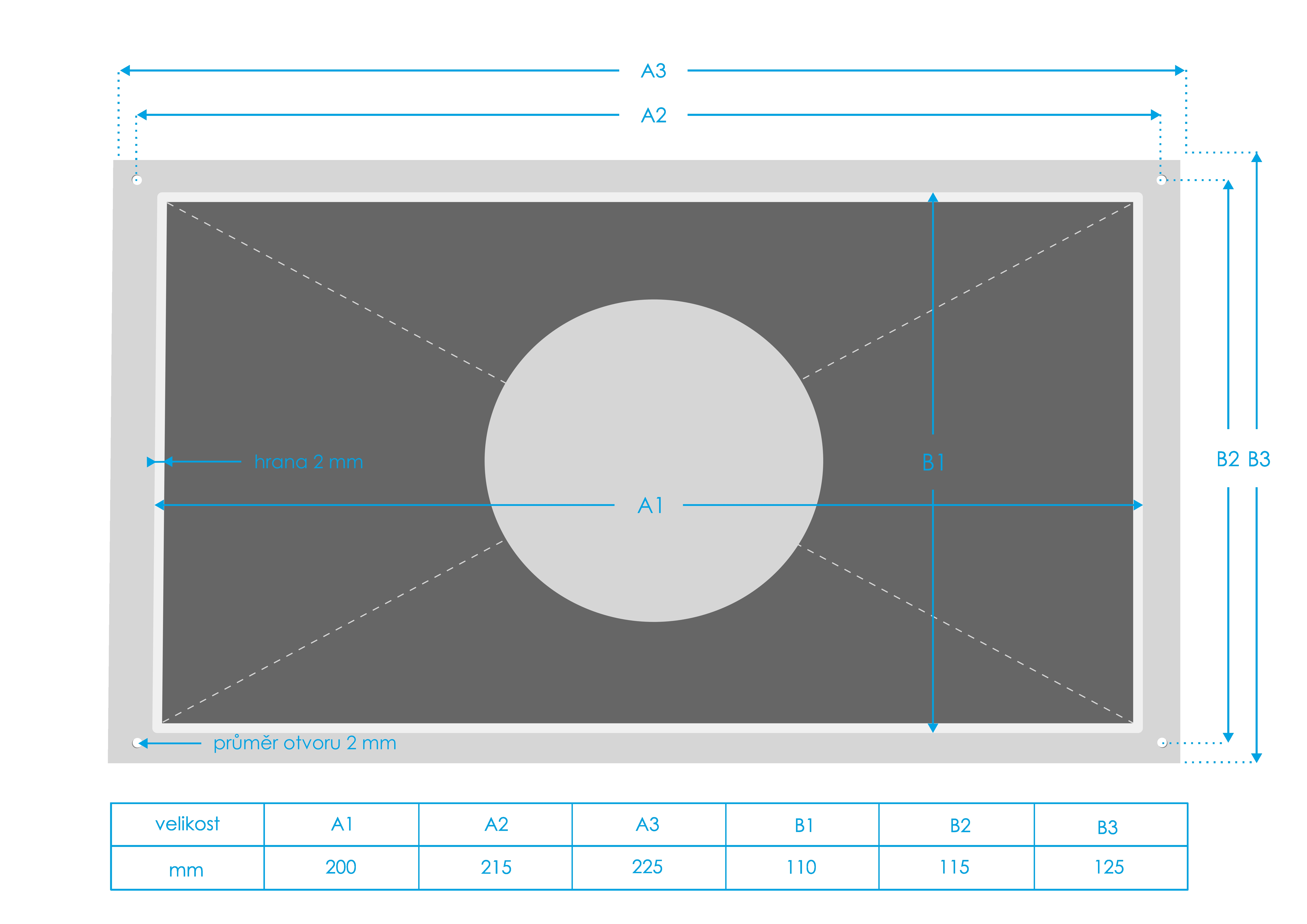

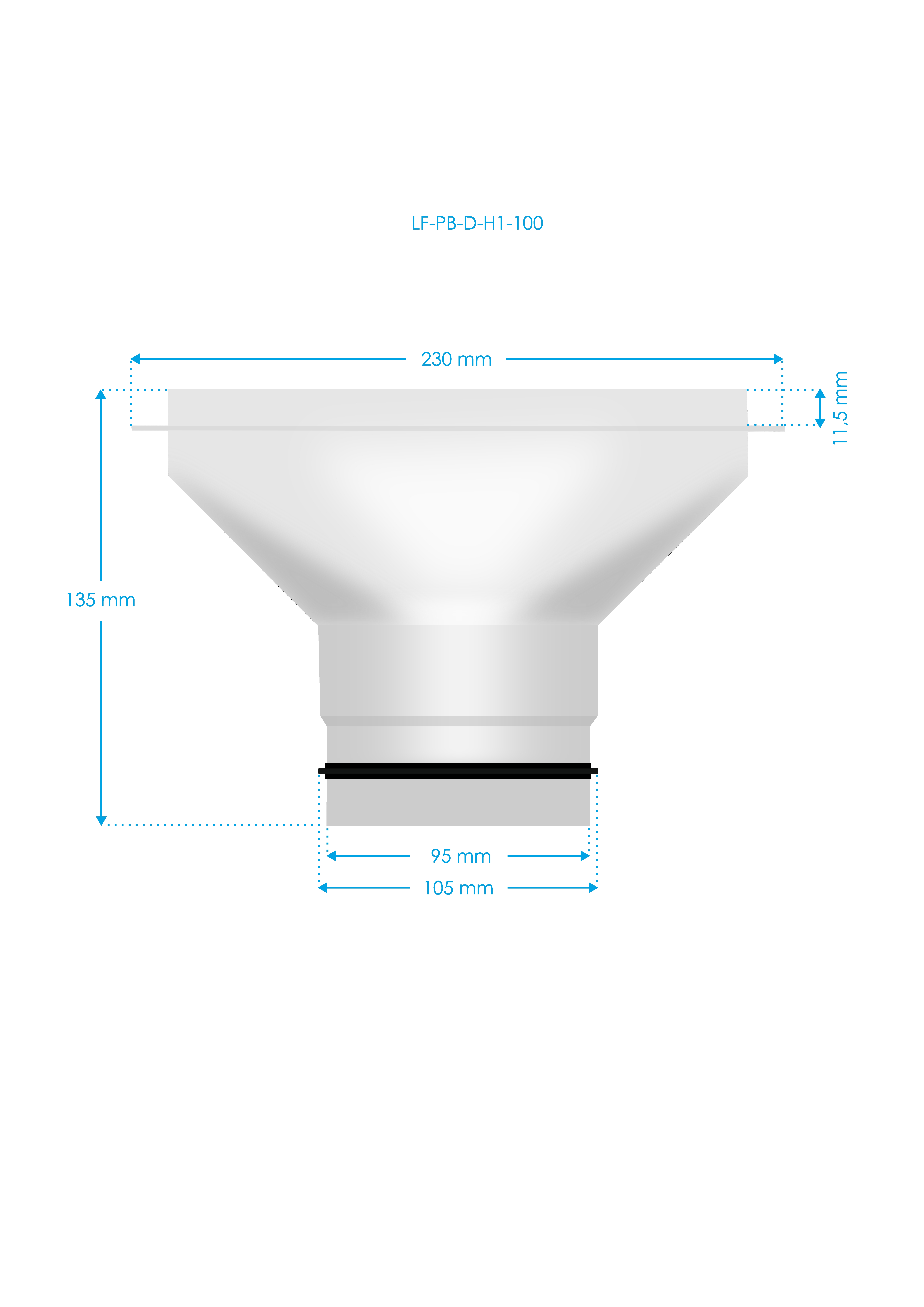

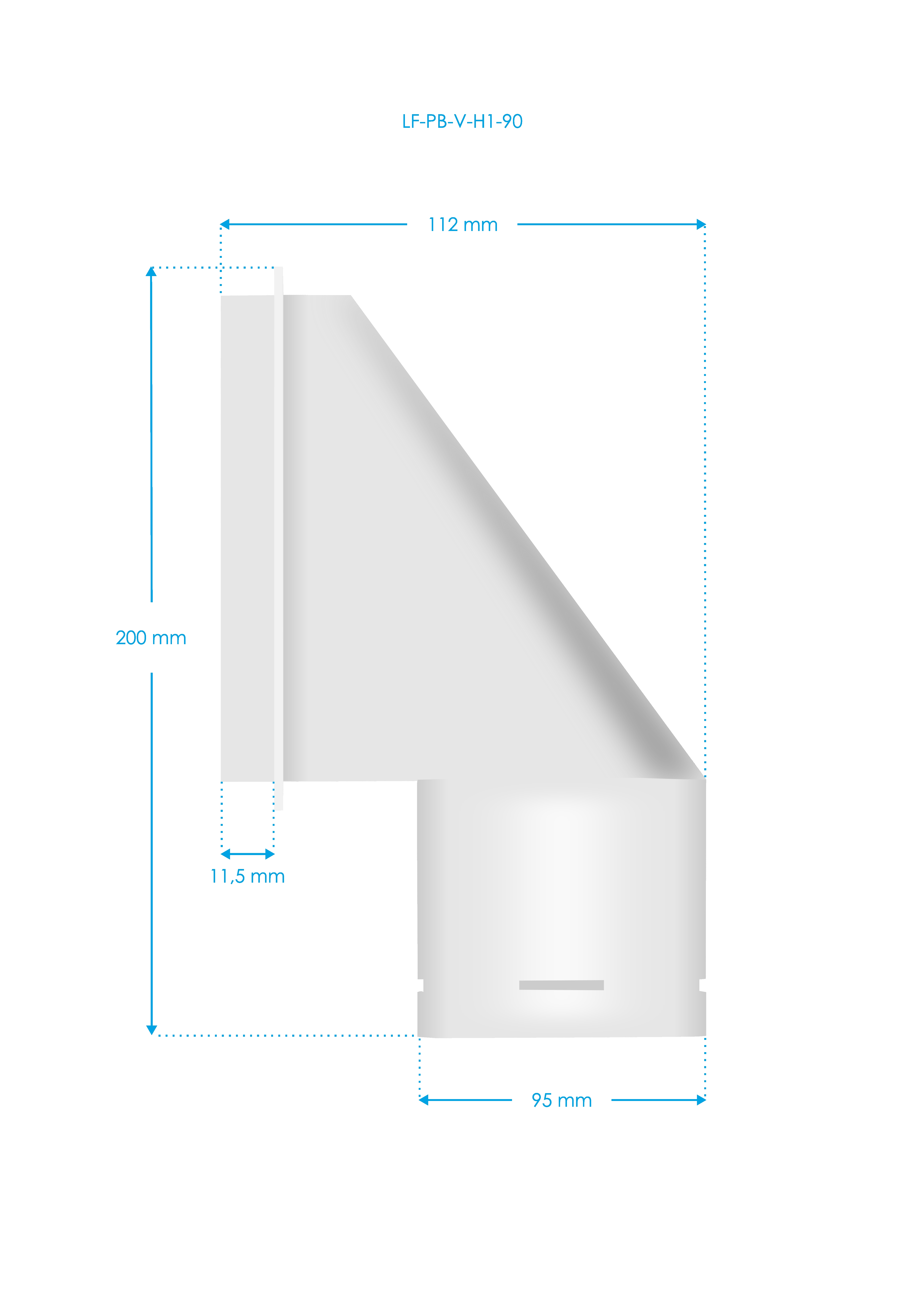

Rozměry:

Typ boxu/připojení	75 mm	90 mm	100 mm	125 mm	Pohled do boxu

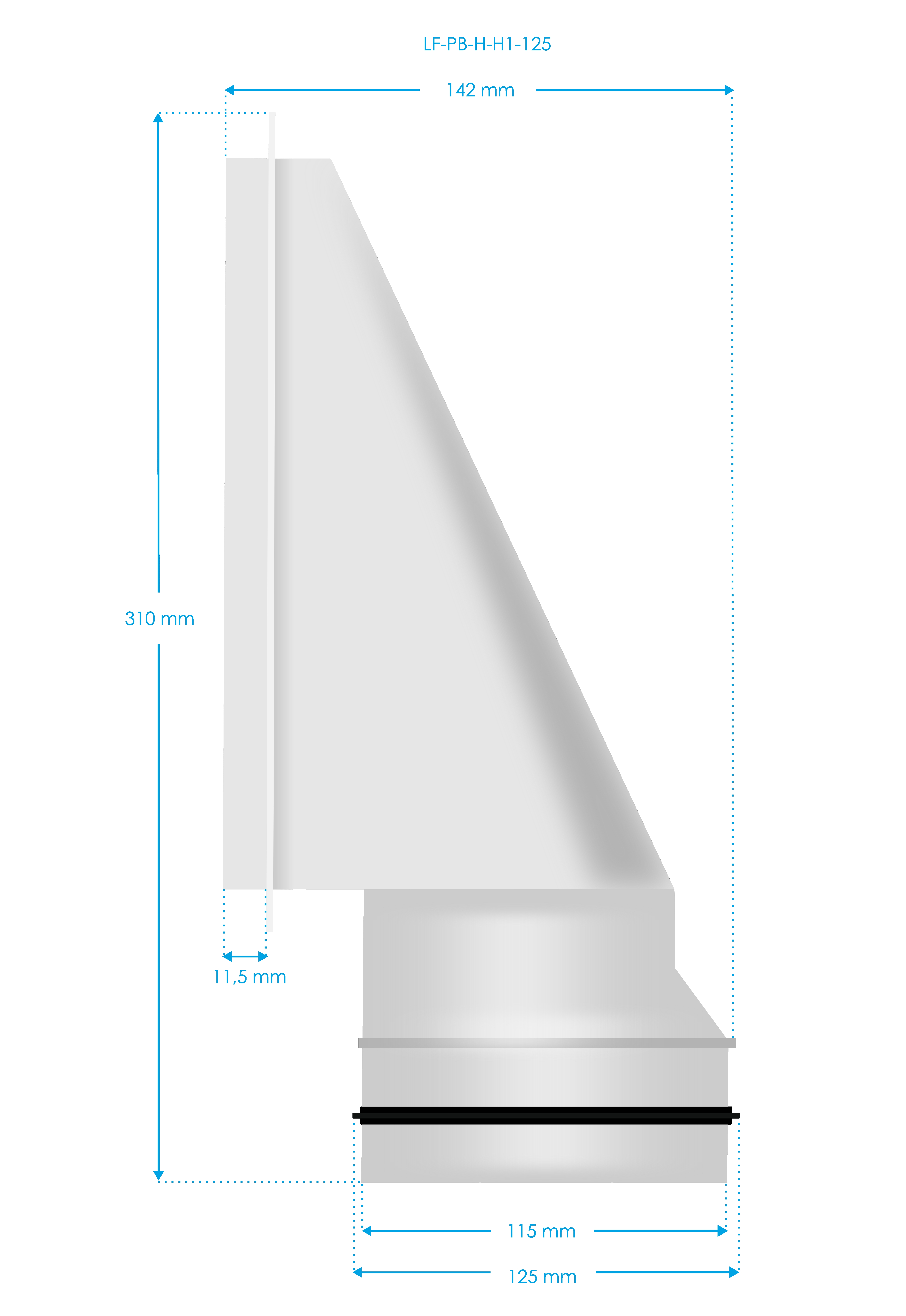

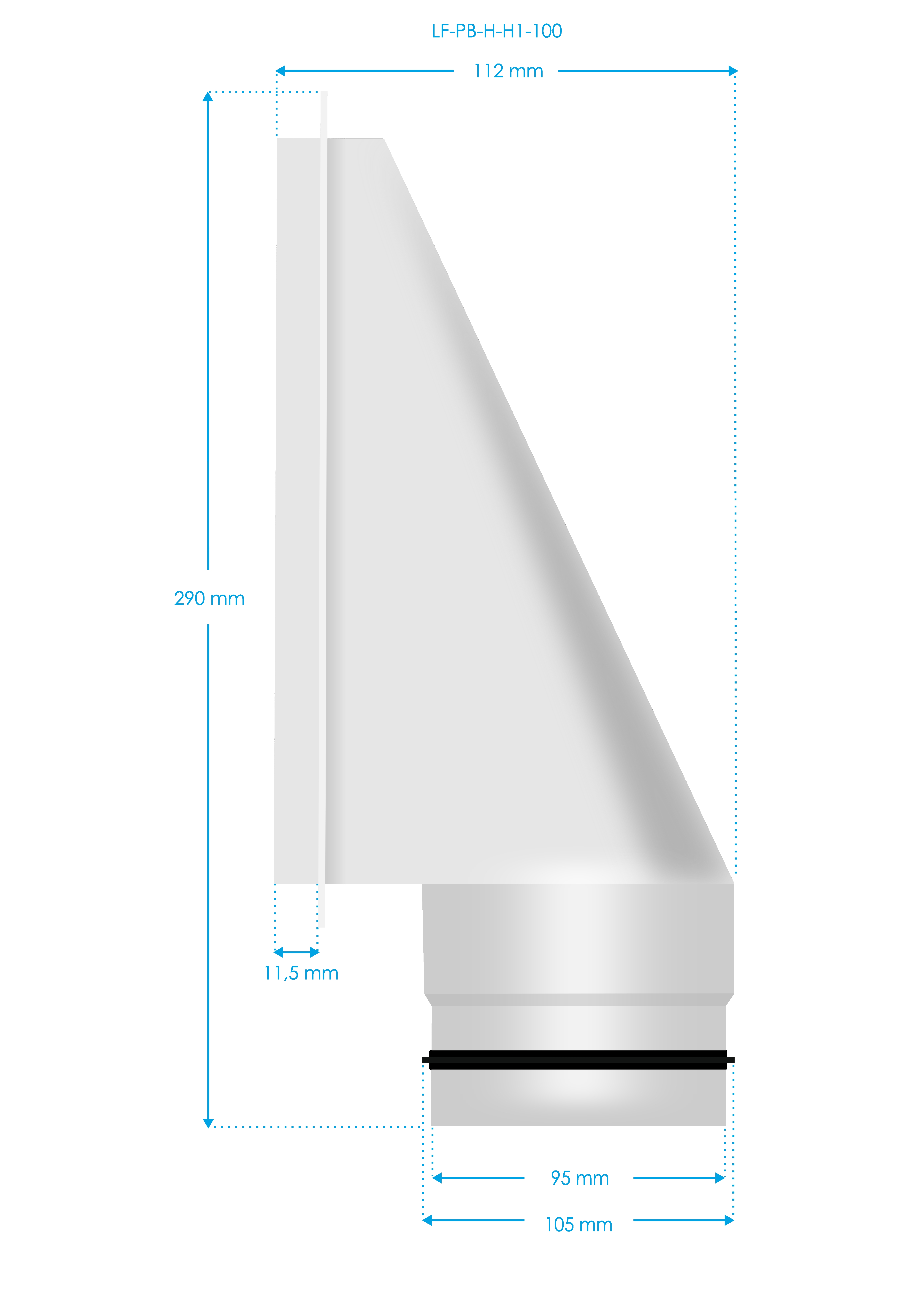

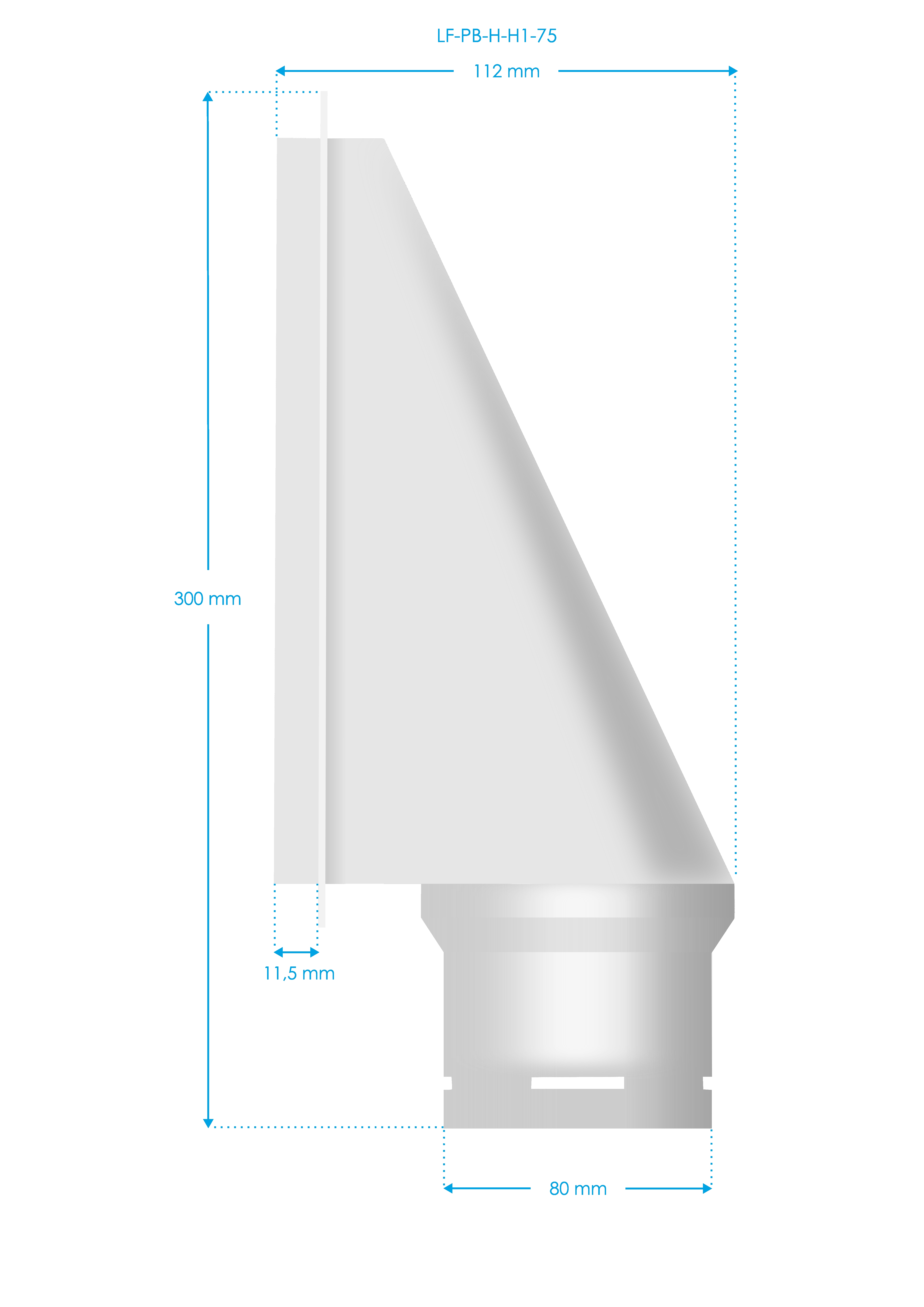

Horizontal - H1	LF-PB-H-H1-75	LF-PB-H-H1-90	LF-PB-H-H1-100	LF-PB-H-H1-125

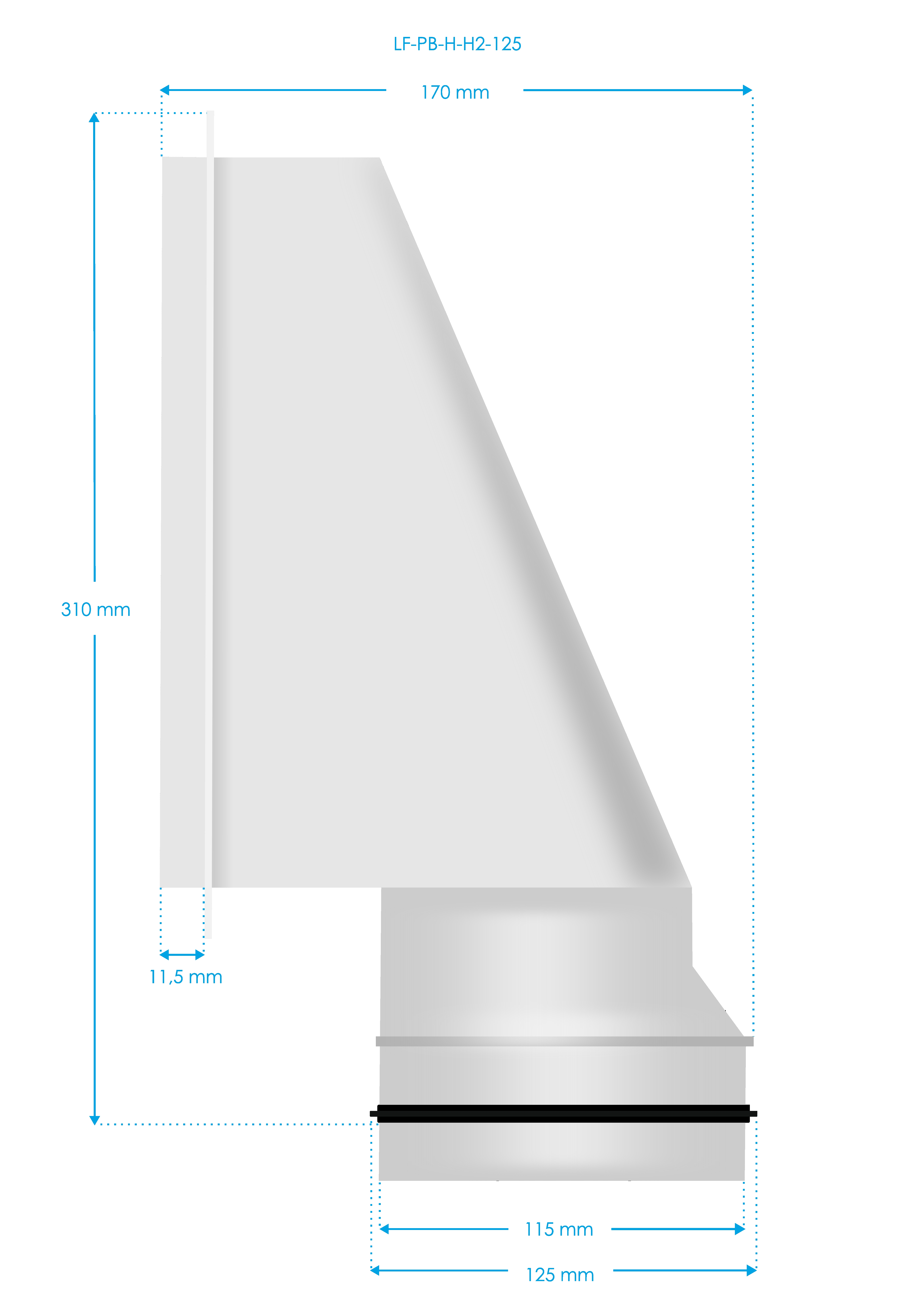

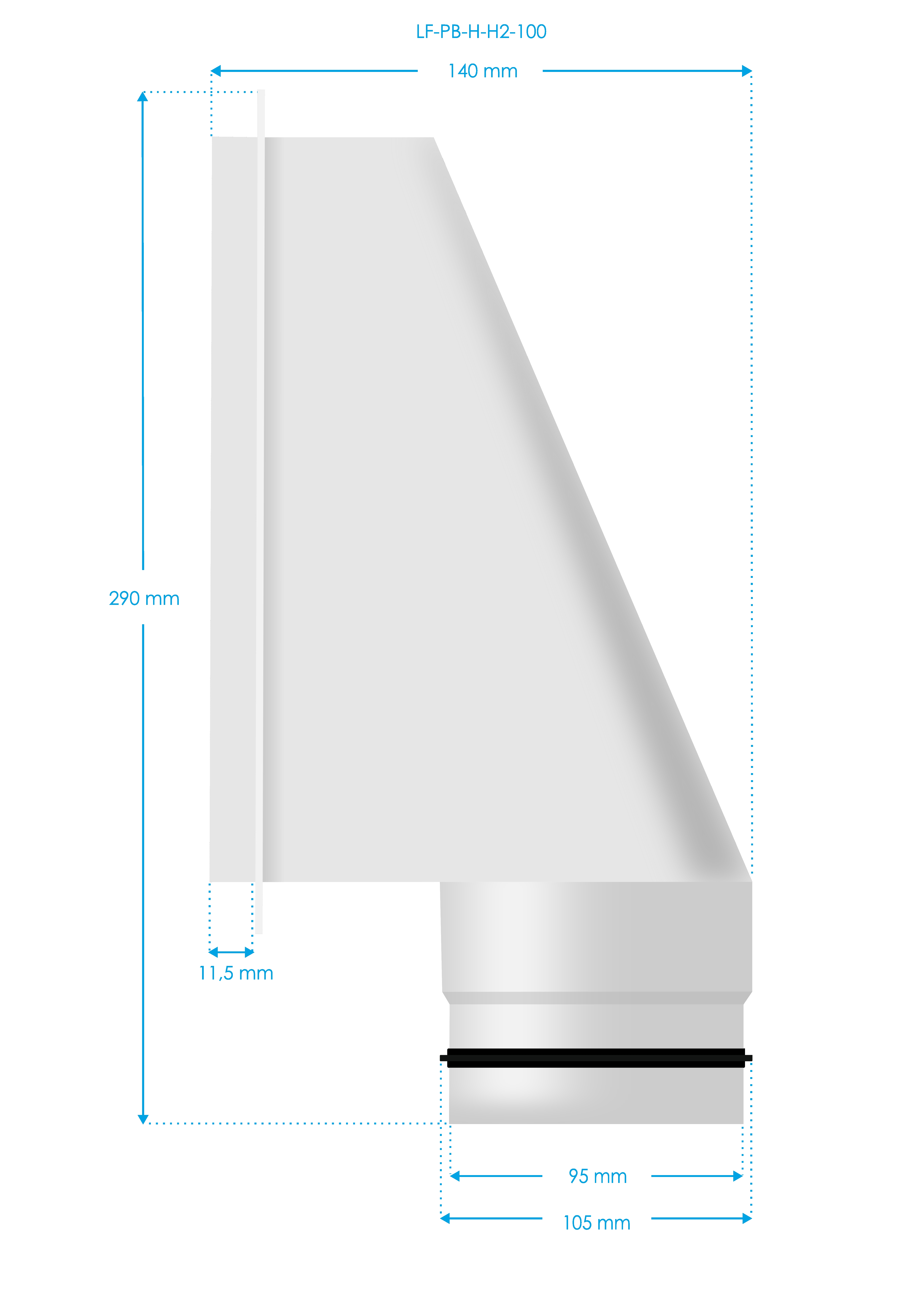

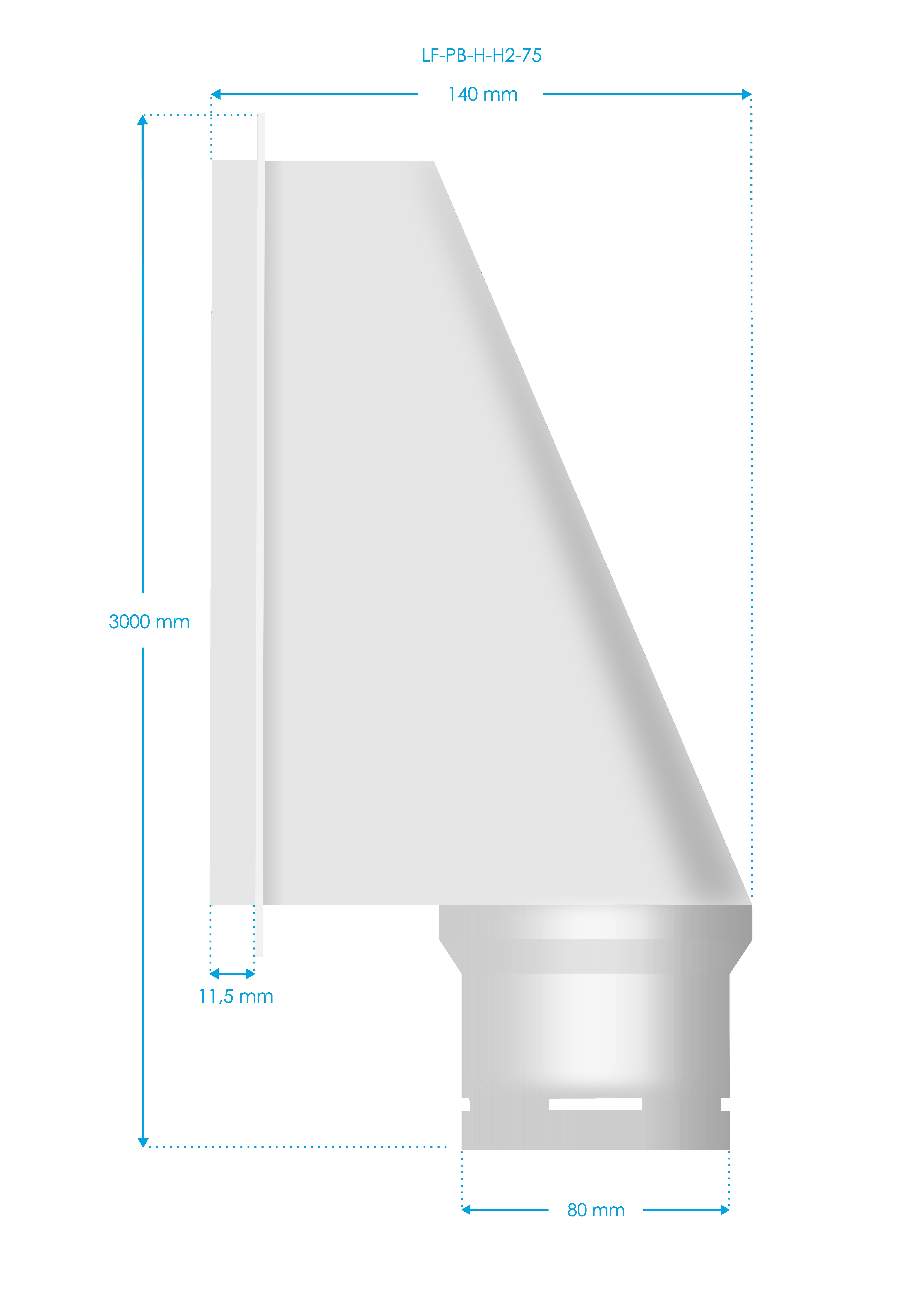

Horizontal - H2	LF-PB-H-H2-75	LF-PB-H-H2-90	LF-PB-H-H2-100	LF-PB-H-H2-125

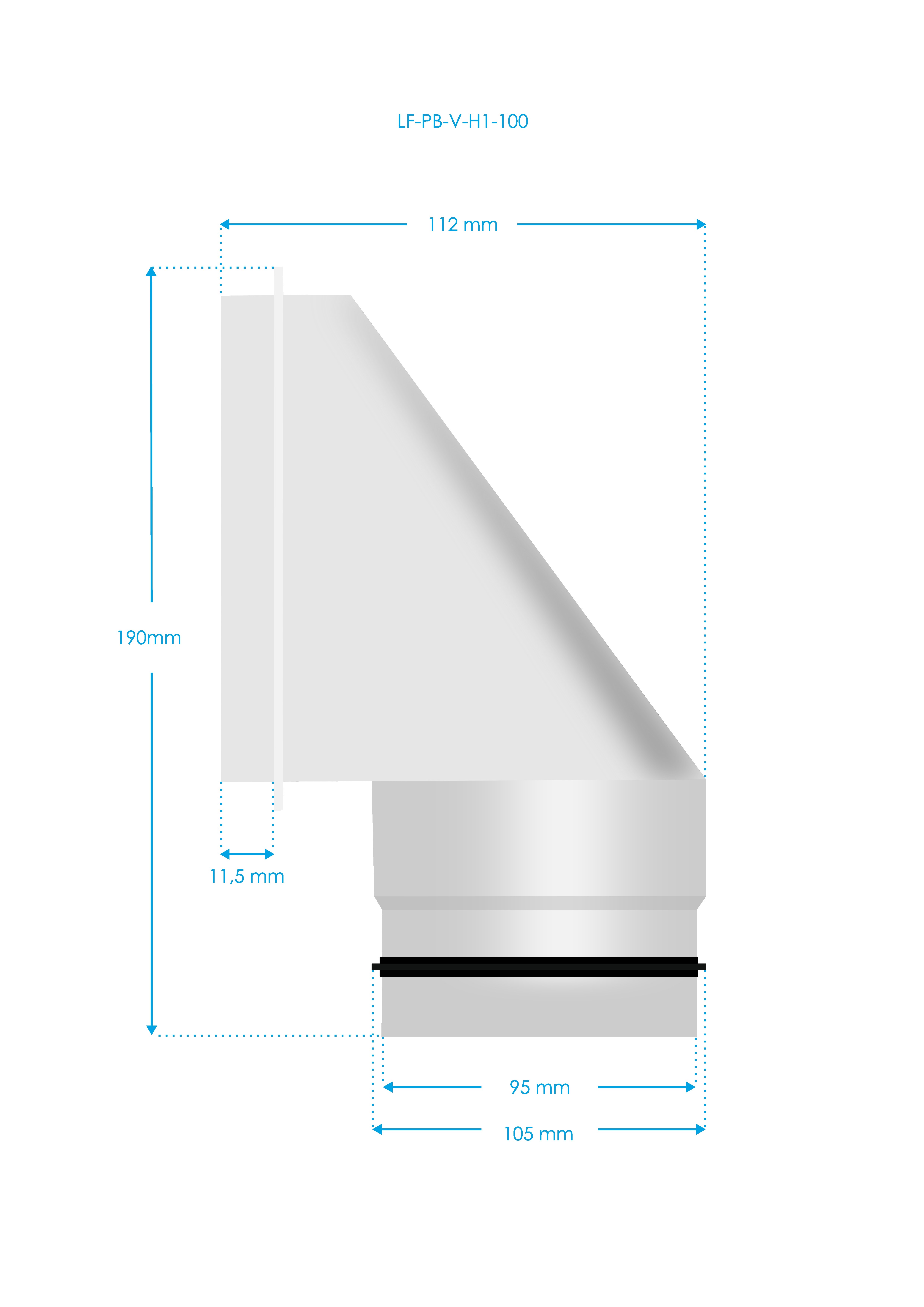

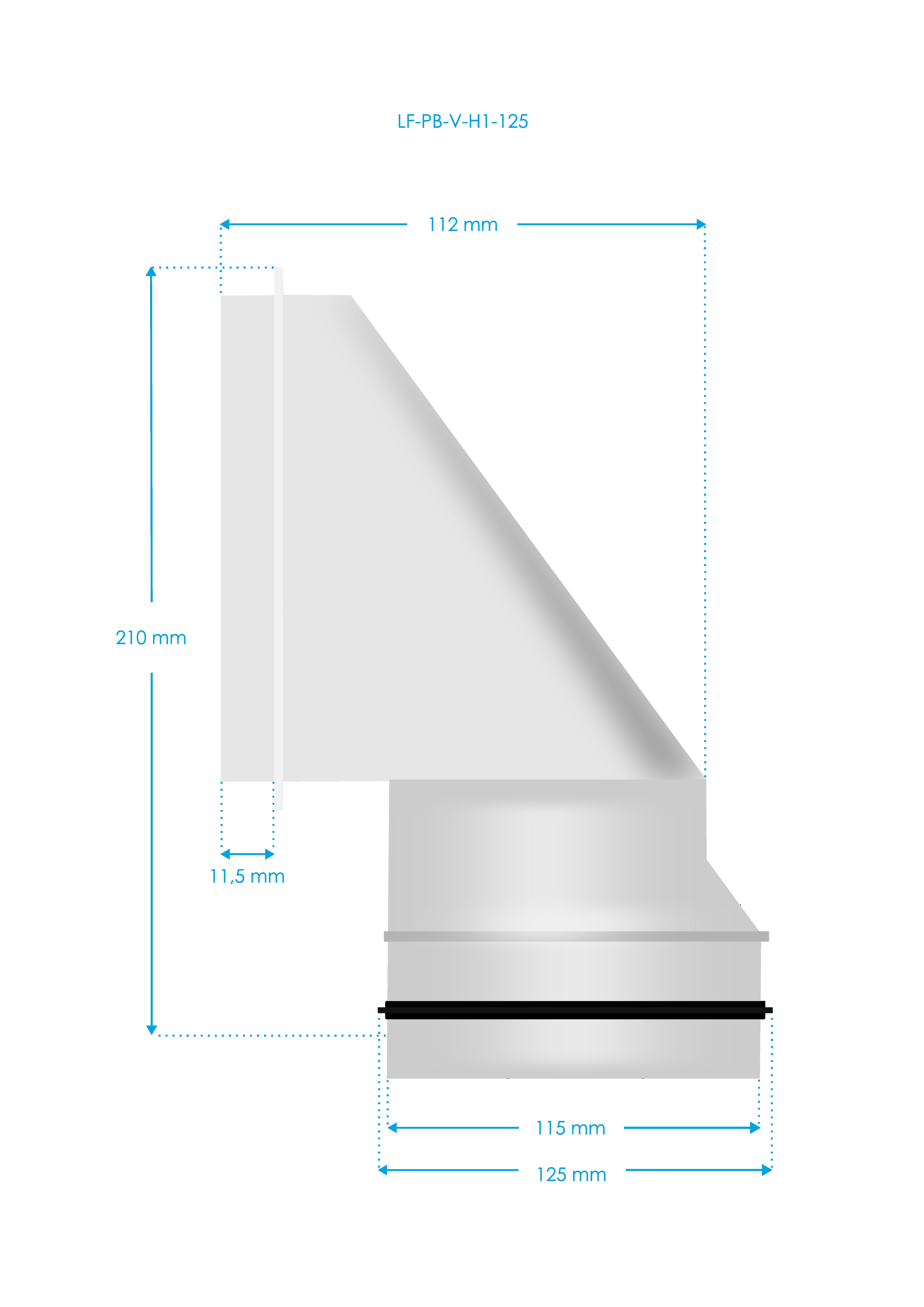

Vertical -H1	LF-PB-V-H1-75	LF-PB-V-H1-90	LF-PB-V-H1-100	LF-PB-V-H1-125

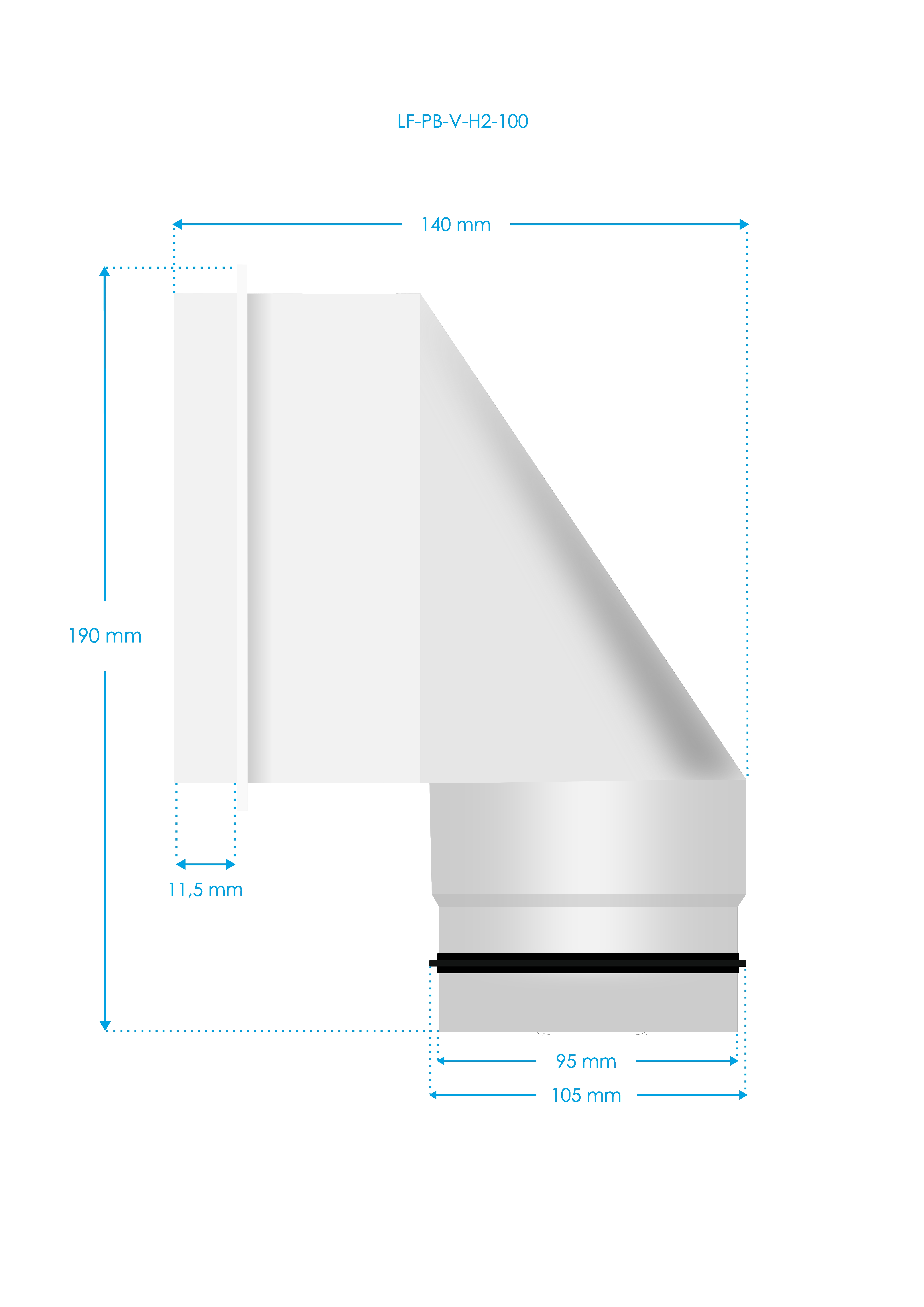

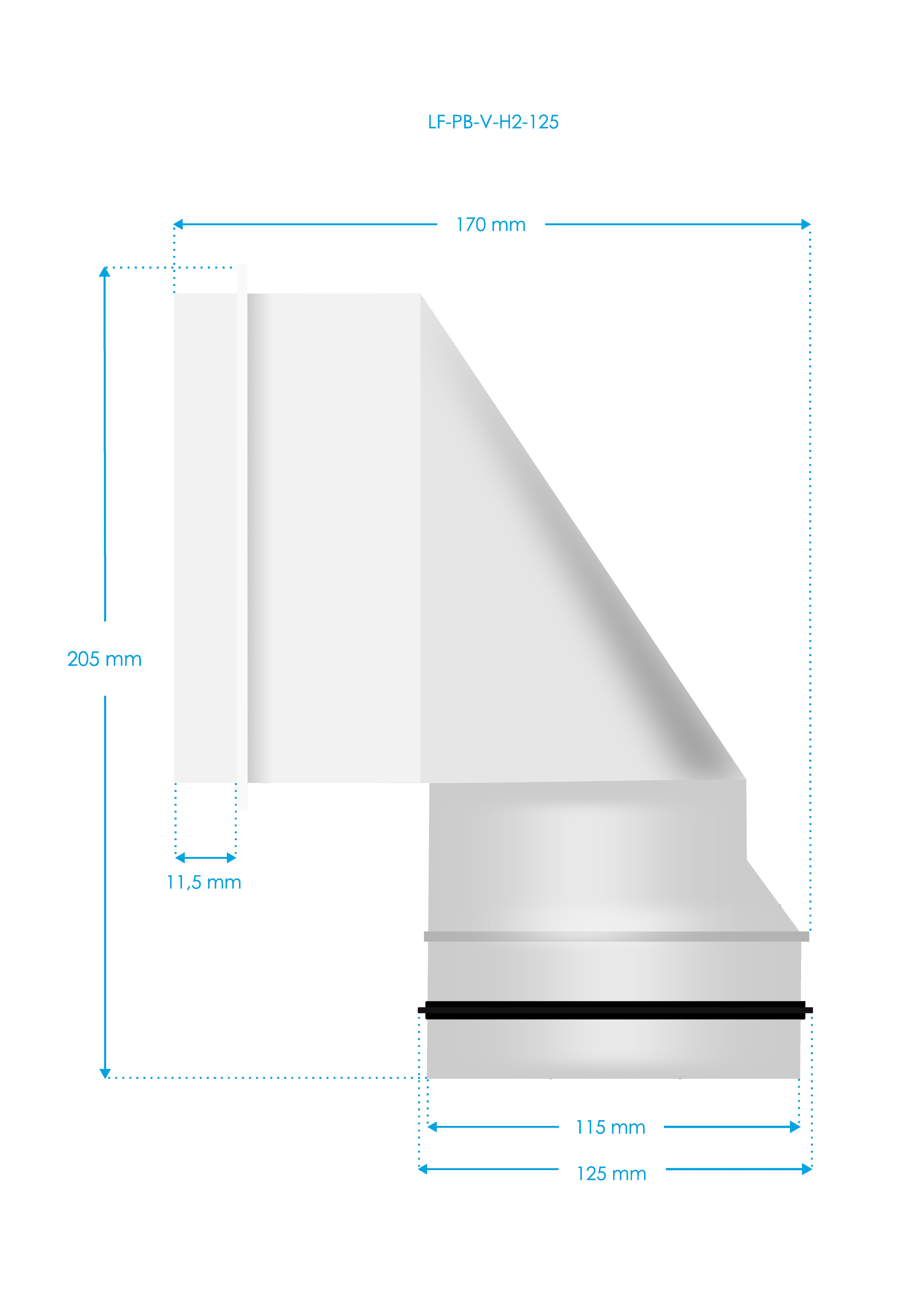

Vertical -H2	LF-PB-V-H2-75	LF-PB-V-H2-90	LF-PB-V-H2-100	LF-PB-V-H2-125

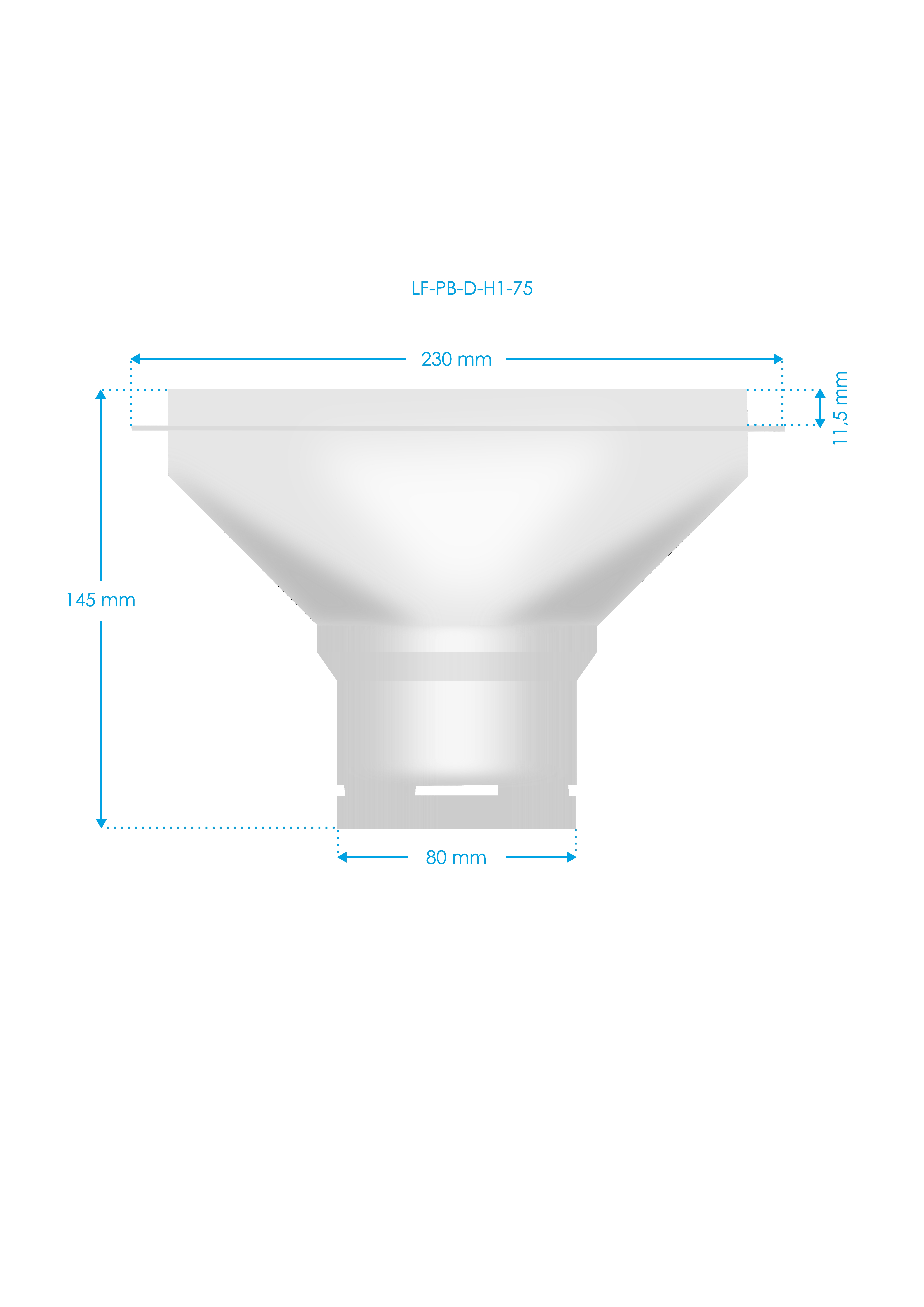

Direct - H1	LF-PB-D-H1-75	LF-PB-D-H1-90	LF-PB-D-H1-100	LF-PB-D-H1-125

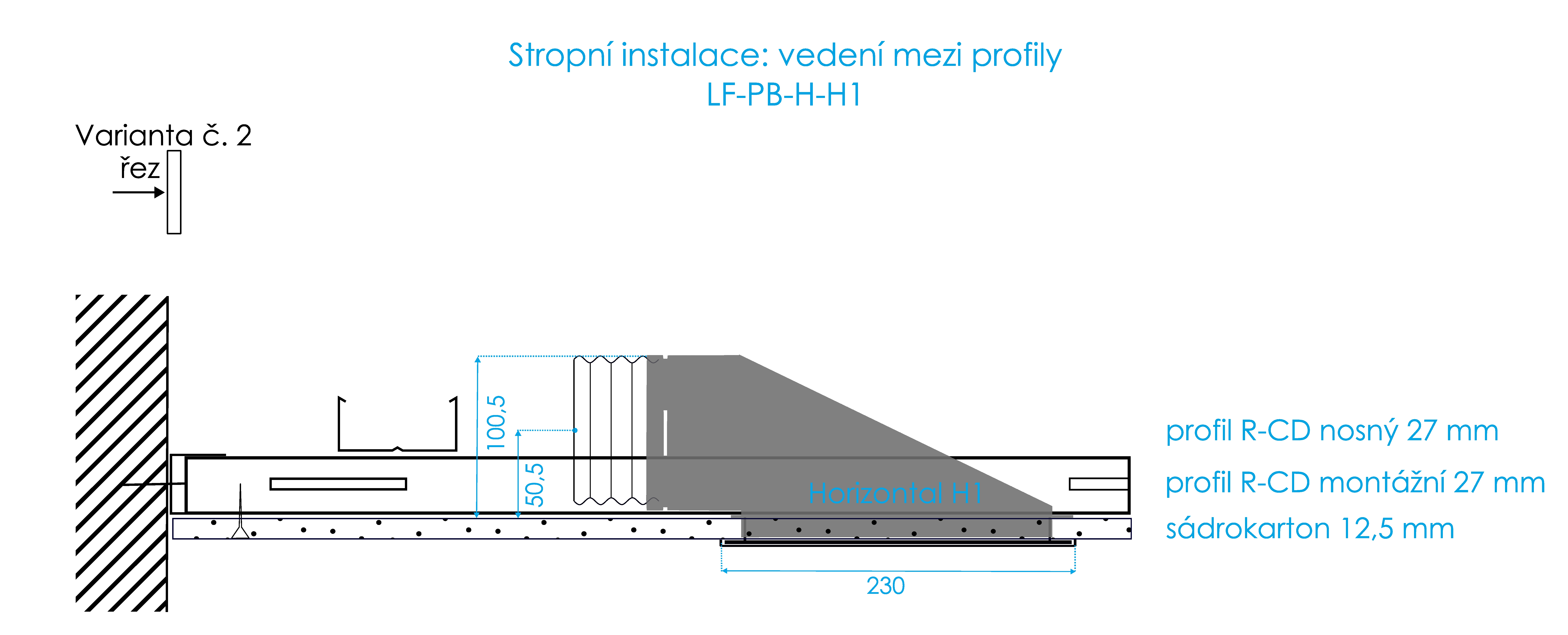

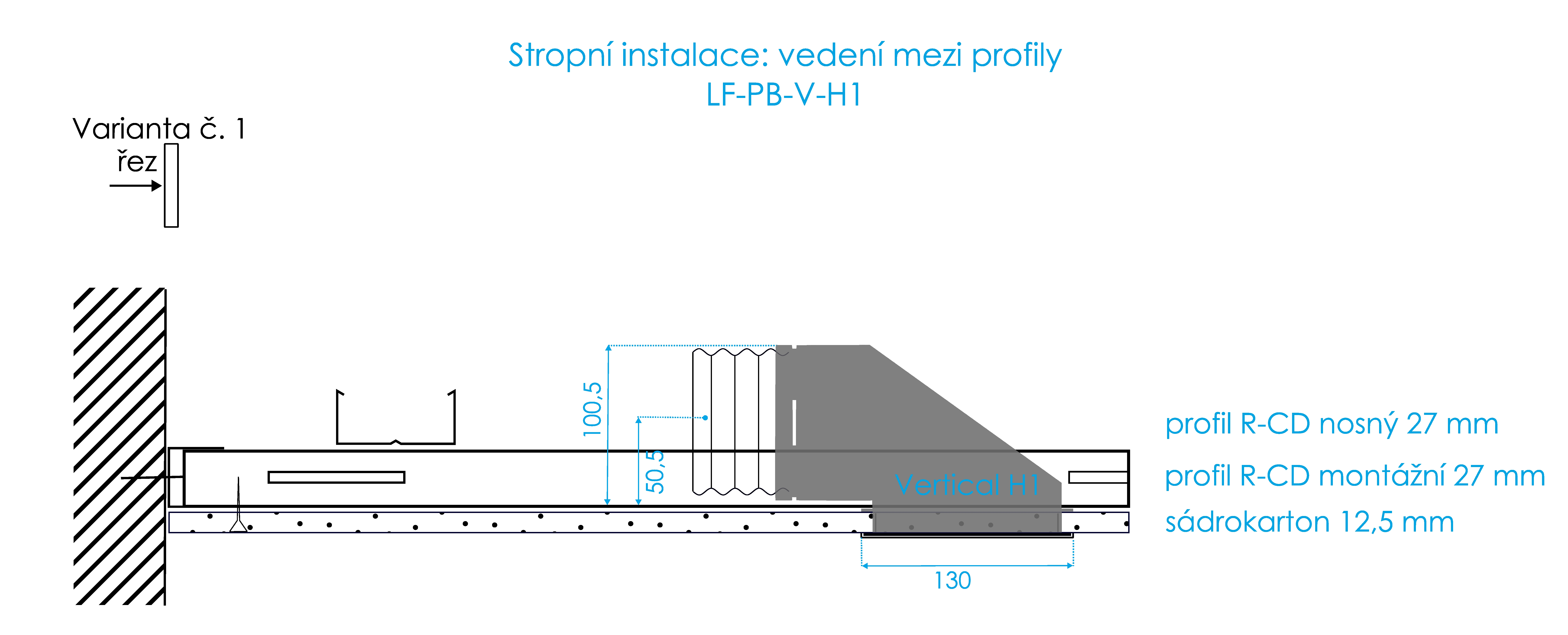

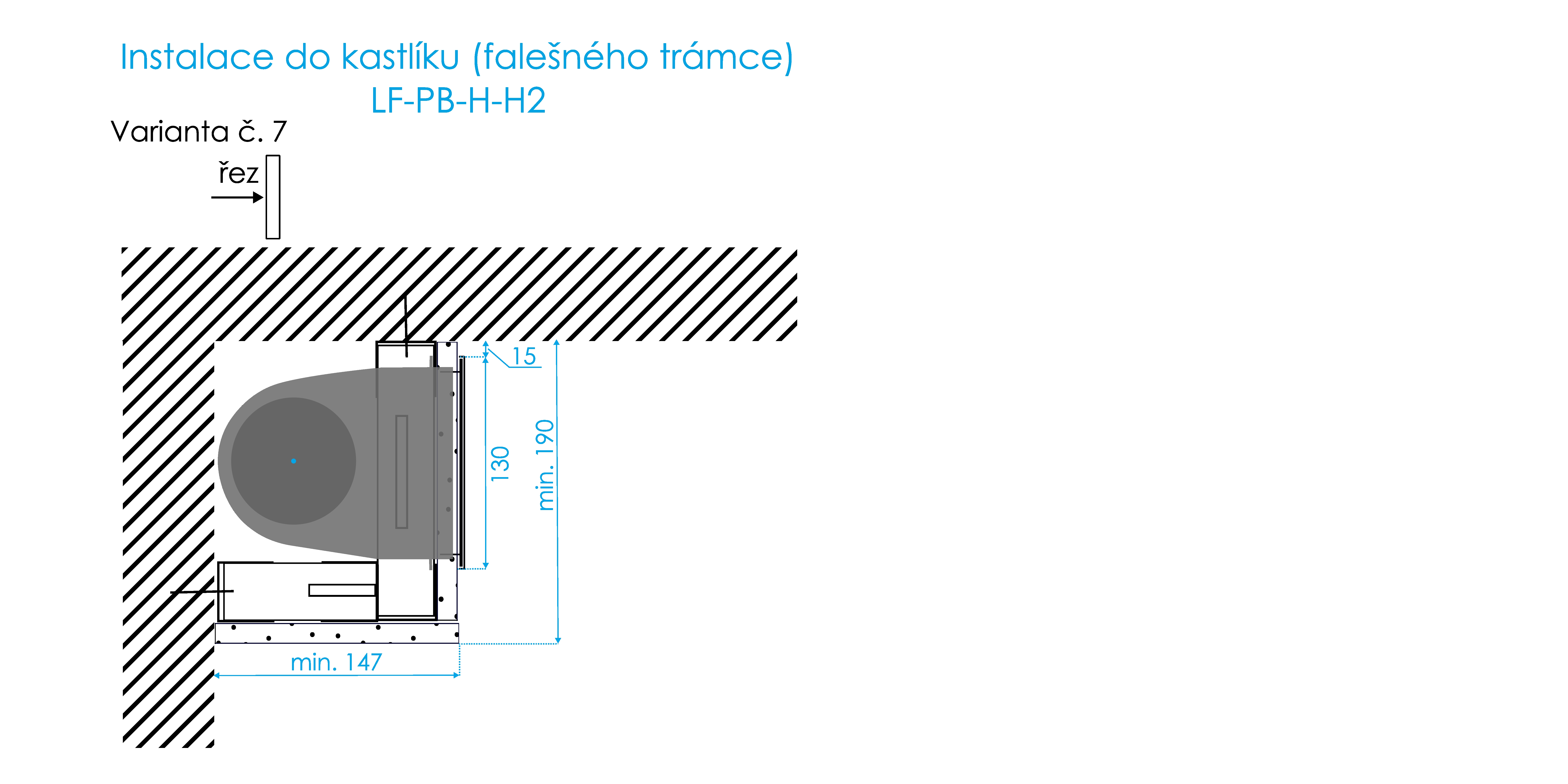

Jednotlivé typy boxů LUFTOMET® Flat a doporučené typy instalací - stavební detaily:

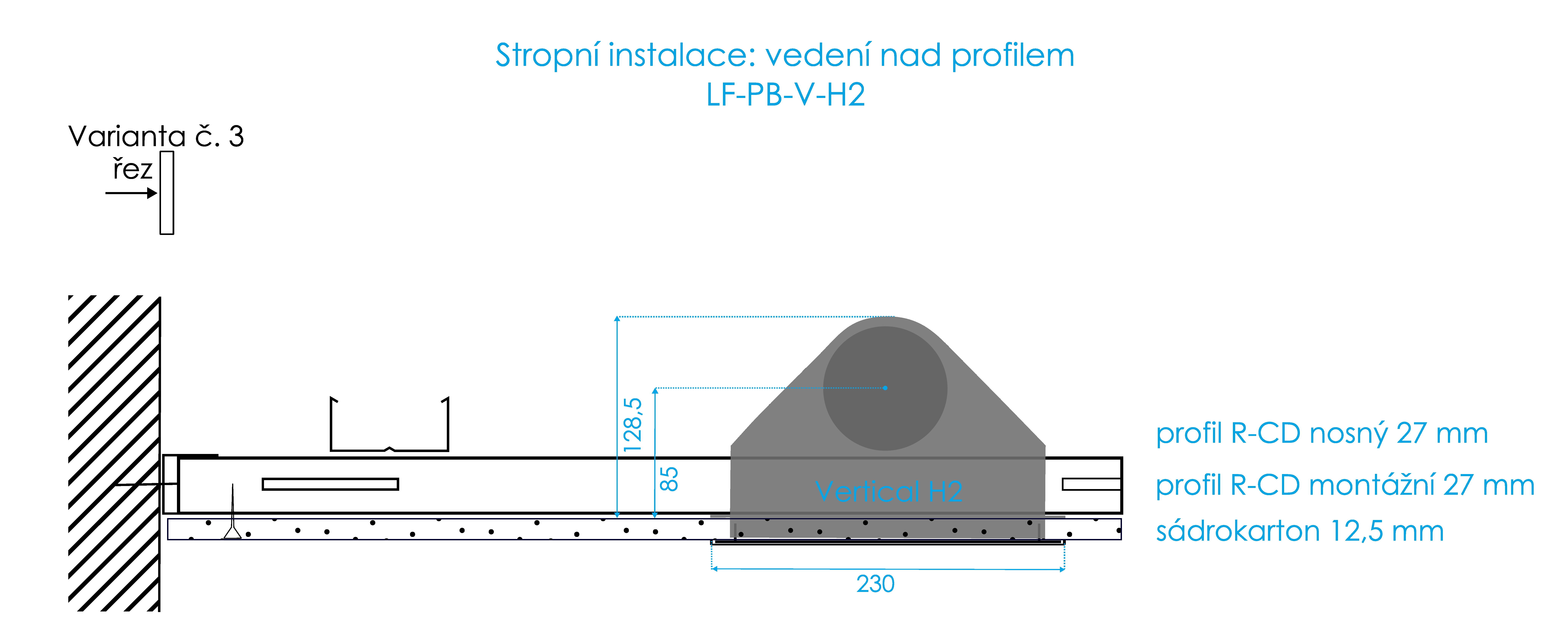

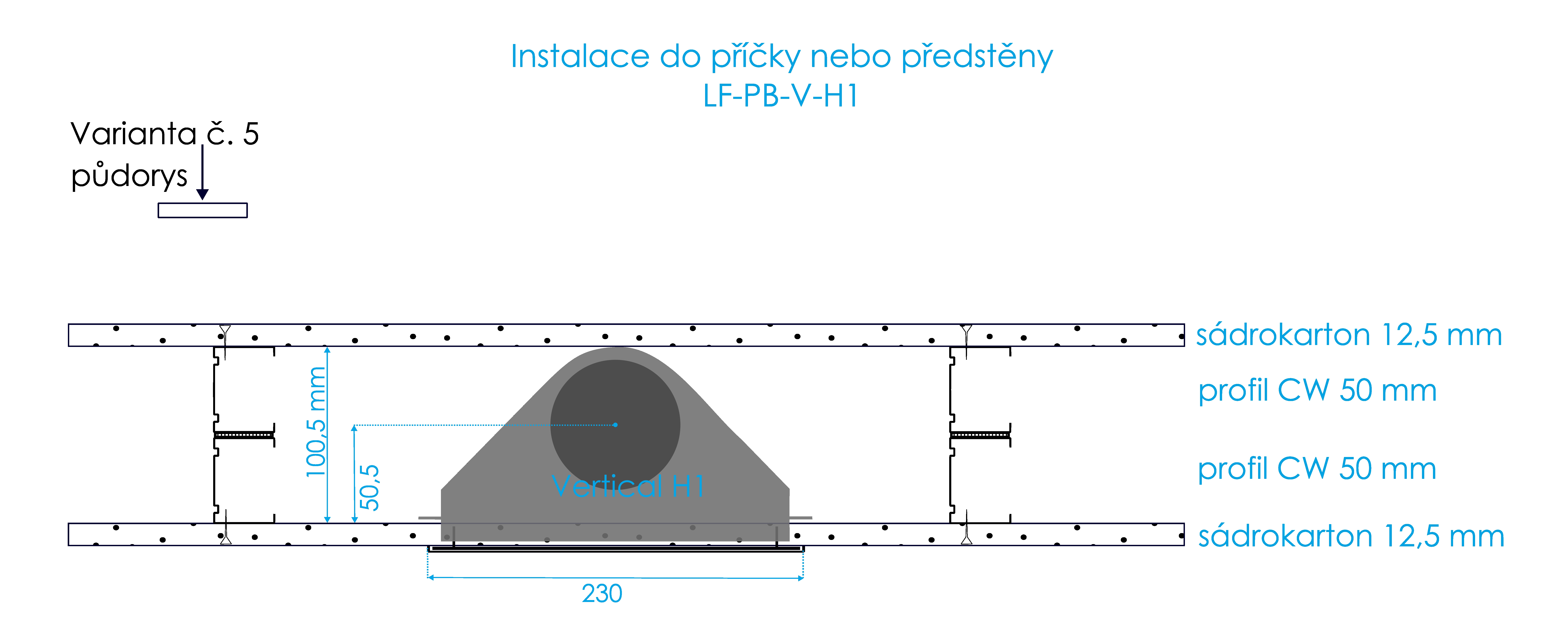

	Stropní instalace	Stěnová instalace
Horizontal - H1

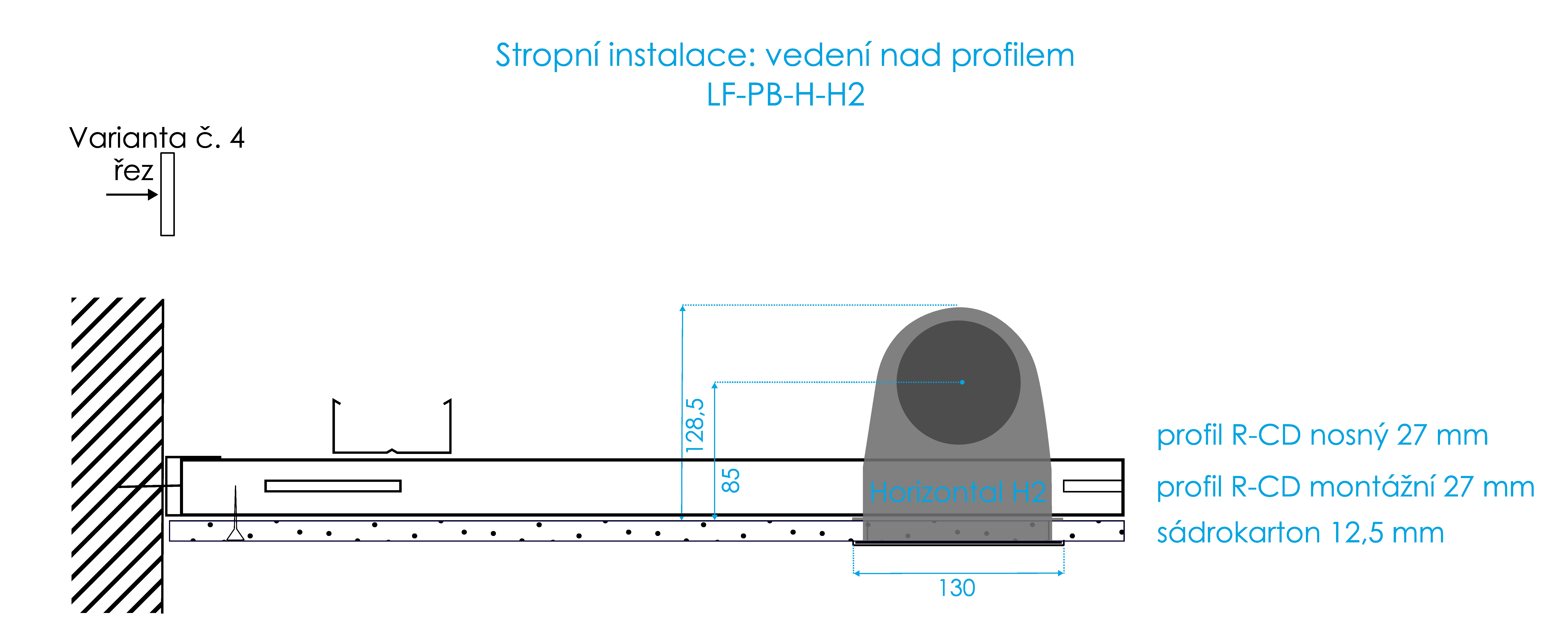

Horizontal - H2
Vertical -H1
Vertictal - H2

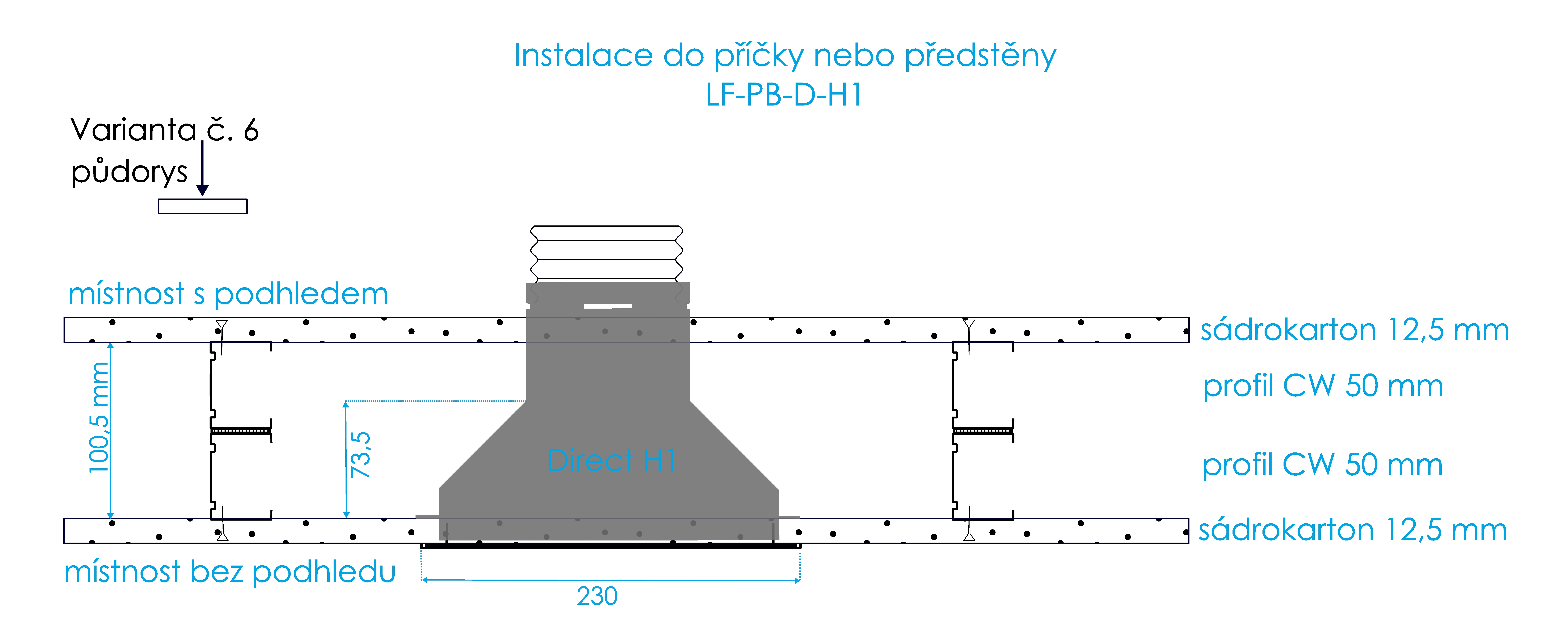

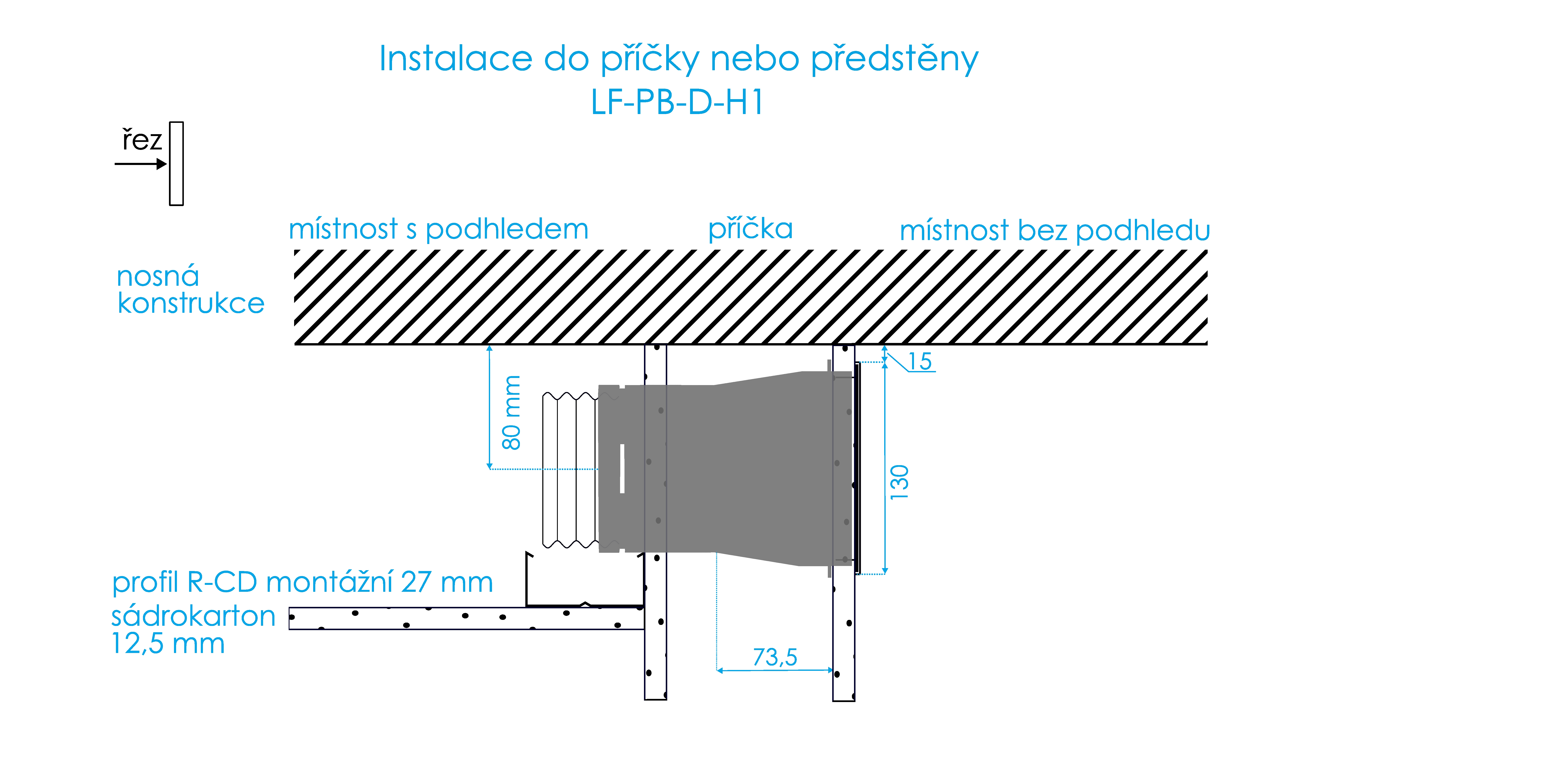

Direct -H1

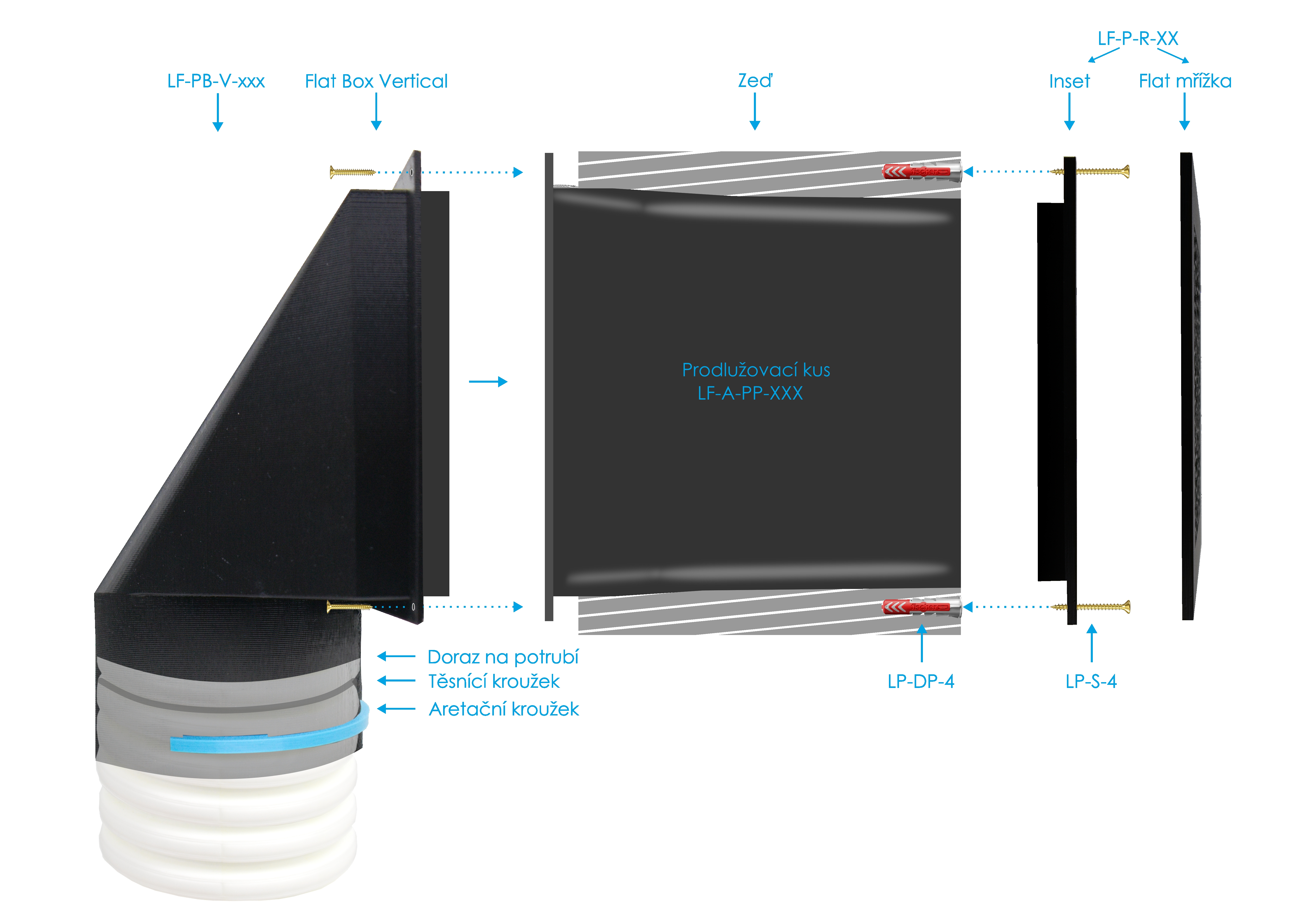

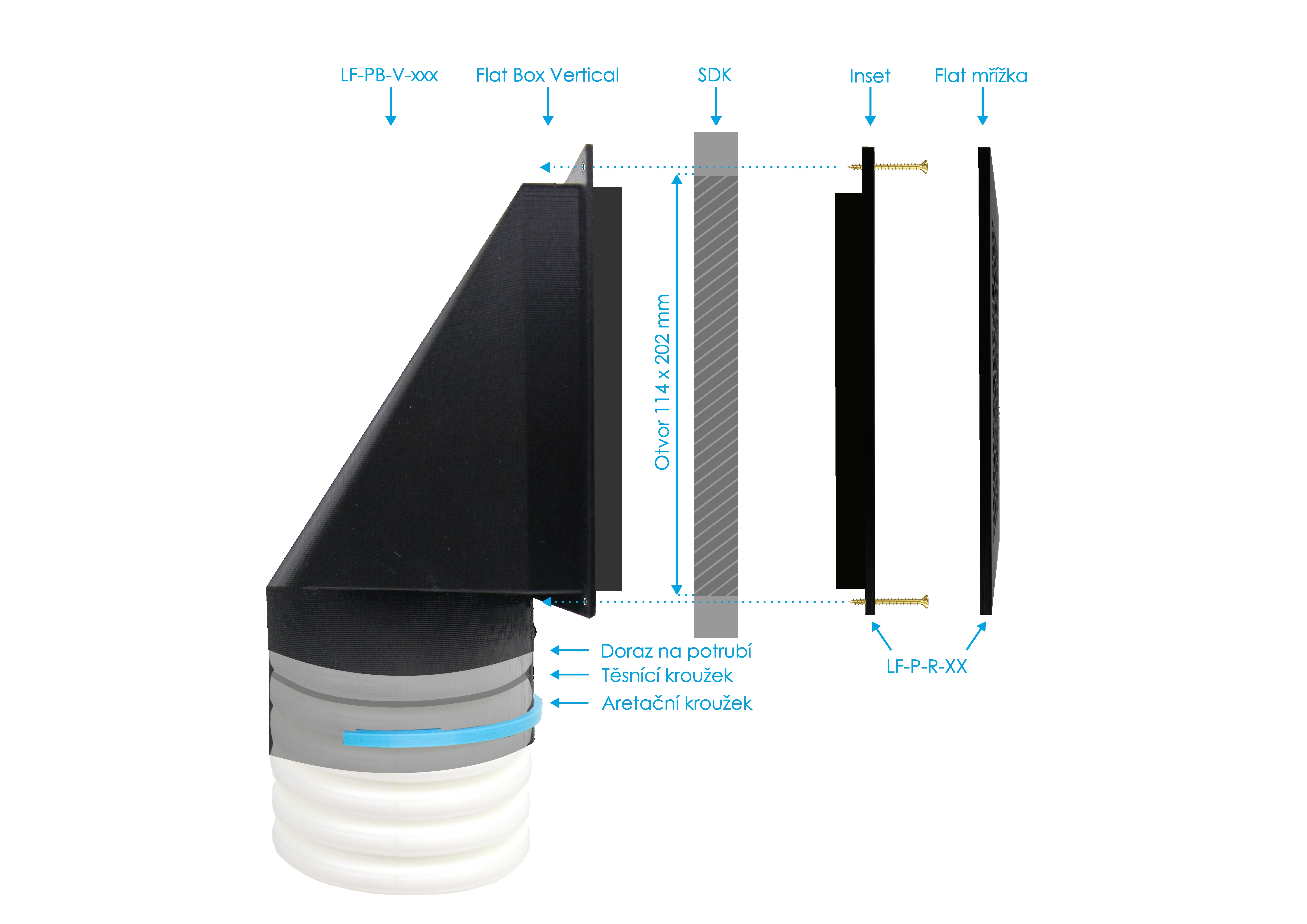

Způsob spojení boxů a mřížky LUFTOMET® Flat

Sádrokarton

Zděná stěna

Montáž:

1) Box se spojí s:

A) flexibilním potrubím:

- potrubí uřízněte mezi žebry

- nasaďte těsnící kroužek mezi druhé a třetí žebro potrubí a nalubrikujkte

- box nasuňte na potrubí a zastrčením aretačního kroužku do otvorů, tak aby výstupky aretačního kroužku zapadly mezi žebra potrubí, zajistěte proti vytržení potrubí

- potrubí zafixujte pomocí držáku ke zdi / stropu

- box zaslepte vsuvkou do potrubí 90 mm (není součástí dodávky)

B) pevným potrubím např. SPIRO:

- potrubí nasuňte na hrdlo boxu, těsnící kroužek na hrdle zajistí těsnost

2) Při instalaci sádrokartonové příčky osaďte LUFTOMET® Flat box tak, že široký lem boxu se opře o zadní nepohledovou stranu sádrokartonu. Límec boxu pak prochází otvorem ve stěně sádrokartonu.

3) Po finalizaci příčky (nátěr apod.) instalujete mřížku inset (montážní rámeček) a mřížku Flat

Mřížky LUFTOMET® Flat jsou dodávány vždy s INSETEM, který se vloží do boxu (LF-PB-*). INSET se následně spojí přes sádrokartonovou desku s boxem pomocí čtyř vrutů. Samotná designová mřížka se připevní k INSETU buď mechanicky (kovové mřížky) nebo pomocí magnetů (plastové mřížky).

Dodávka obsahuje

1) Plastový box (ABS/PETG)

2) Těsnící kroužek (EPDM)

3) Aretační kroužek (PETG)

Baleno do plastového pytlíku.

Práva na změny vyhrazena.
