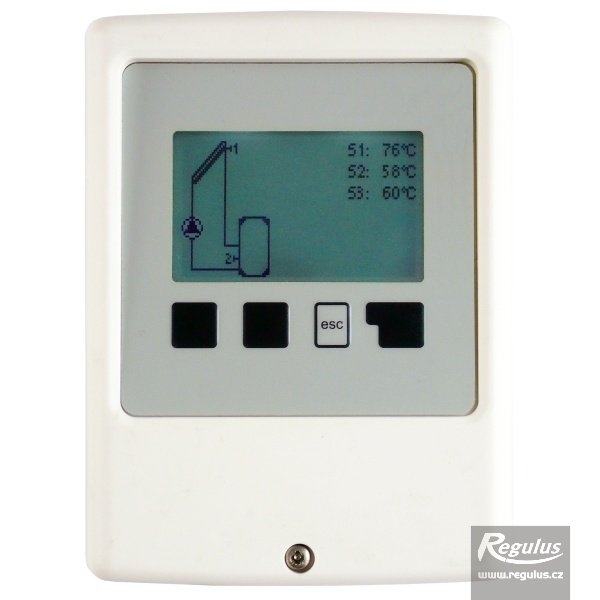

Regulus solární regulátor SRS1 T - 17570

Tříčidlový regulátor pro použití se solárními systémy s jedním kolektorovým polem a jedním spotřebičem, s bezpotenciálovým kontaktem pro spínání kotle nebo topného tělesa o příkonu až 3 kW, s výstupem PWM/0-10V a vstupem pro informaci o průtoku iPWM, cena včetně 2 ks čidel Pt1000.

Technické parametry

Základní charakteristika

• Regulátor: SRS1 T
• Objednací kód: 17570
• Popis: automaticky řídí provoz solárních systémů vybavených slunečními kolektory pro ohřev kapalin
• Použití: pro solární systémy s jedním kolektorovým polem a jedním solárním spotřebičem
• Přednastavené hydraulické schémata: 6 variant
• Ovládání: 4 tlačítka
• Displej: plně grafický, 128 × 64 px
• Indikace: vícebarevná LED (červená / zelená)
• Instalace: na stěnu nebo volitelně do panelu
• Čidla: 2 ks Pt1000 (kolektor a spotřebič)

Napájení a elektrické parametry

• Napájecí napětí: 230 V AC ±10 %
• Napájecí frekvence: 50–60 Hz
• Spotřeba: 0,5–2,5 W
• Mechanické relé: 3 000 VA pro AC1 / 3 000 W pro AC3, max. spínaný proud 13 A / 230 V
• Vnitřní pojistka: T2A / 250 V, pomalá
• Elektrické krytí: IP40
• Třída ochrany: II
• Kategorie přepětí: II
• Stupeň znečištění: II

Vstupy a výstupy

• Mechanické relé: 1 × R1
• Výstup 0–10 V/PWM: 1 × V1, zátěž 10 kΩ, tolerance 10 %
• PWM napětí: 10 V, frekvence 1 kHz
• Vstupy Pt1000: S1–S3
• Přípustné délky kabelů:
  • 0–10 V / PWM: < 3 m
  • Mechanické relé: < 10 m
  • Pt1000 (ostatní čidla): < 10 m
  • Pt1000 (venkovní čidla): < 30 m
• GND pro V a Vi
• Vi: vstup iPWM pro zpětné načítání aktuálního objemového průtoku nízkoenergetickým čerpadlem

Provozní podmínky

• Provozní teplota: 0 až 40 °C
• Skladovací teplota: 0 až 60 °C
• Provozní vlhkost vzduchu: max. 85 % při 25 °C
• Skladovací vlhkost: bez kondenzující vodní páry
• Záloha činnosti hodin: 24 h

Materiály a rozměry

• Krabička: třídílná, plast ABS
• Celkové rozměry: 115 × 86 × 45 mm
• Instalační rozměry: 108 × 82 × 25,2 mm

Charakteristika čidla Pt1000

• Měřicí rozsah: -40 až 300 °C
• Závislost odporu na teplotě pro čidla Pt1000

Svorkovnice – připojení

• L: napájecí napětí – fáze
• N: napájecí napětí – nula
• R1: relé R1 (spínaný kontakt)
• R: relé R1 (přívodní fáze)
• S1: čidlo 1 (kolektor), GND
• S2: čidlo 2 (spotřebič), GND
• S3: čidlo 3 (volitelný), GND
• V: výstup 0–10 V / PWM pro regulovaná nízkoenergetická čerpadla
• Vi: vstup iPWM pro zpětné načítání aktuálního průtoku
• PE: ochranný vodič
