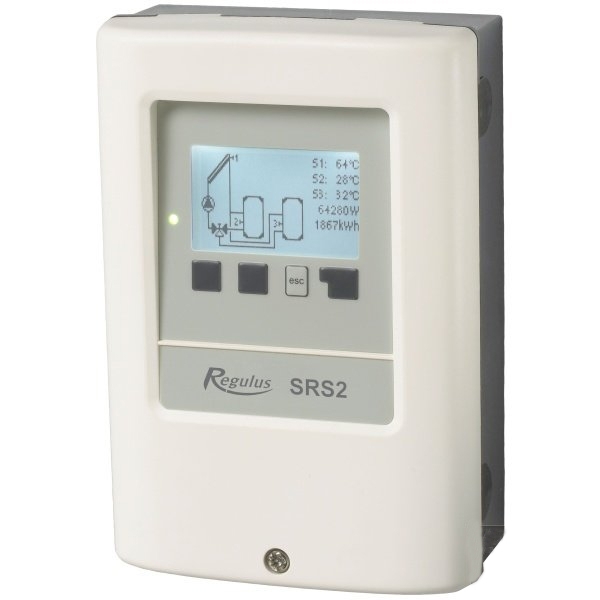

Regulus solární regulátor SRS2 TE - 14388

Čtyřčidlový regulátor pro použití se solárními systémy s jedním kolektorovým polem a jedním spotřebičem, s bezpotenciálovým kontaktem pro spínání kotle nebo topného tělesa o příkonu až 3 kW, s výstupem PWM/0-10V pro nízkoenergetická čerpadla, cena včetně 3 ks čidel Pt1000.

Technické parametry

Základní charakteristika

• Regulátor: SRS2 TE
• Objednací kód: 14388
• Použití: řízení solárních a otopných systémů
• Výstupy: 4 (3 × mechanické relé, 1 × volitelný 0–10 V nebo PWM)
• Vstupy: 4 × teplotní čidla Pt1000 (S1–S4)
• Síťové připojení: CAN Bus
• Přednastavené hydraulické schémata: 8 variant
• Displej: plně grafický, 128 × 128 bodů
• Instalace: na stěnu
• Materiál krabičky: ABS, dvoudílná
• Celkové rozměry: 163 × 110 × 52 mm

Napájení a elektrické parametry

• Napájecí napětí: 100–240 V AC
• Napájecí frekvence: 50–60 Hz
• Příkon: 0,5–2,5 VA
• Vnitřní pojistka: 2 A / 250 V, pomalá
• Elektrické krytí: IP40
• Třída krytí: II
• Kategorie přepětí: II dle ČSN EN 60664-1
• Stupeň znečištění: II dle IEC 60664-1

Vstupy a výstupy

• Mechanické relé:
  • R1/R2: 460 VA pro AC1 / 460 W pro AC3
  • R3: 3000 VA pro AC2 / 3000 W pro AC3
• Výstup 0–10 V / PWM: 1 × V1, zátěž 10 kΩ, tolerance 10 %, PWM 10 V, frekvence 1 kHz
• Pt1000 měřící rozsah: –40 až 300 °C

Přípustné délky kabelů

• Mechanické relé: < 10 m
• 0–10 V / PWM: < 3 m
• Pt1000 (ostatní čidla): < 10 m
• Pt1000 (venkovní čidla): < 30 m
• CAN Bus: < 3 m

Provozní podmínky

• Teplota okolí – provoz: 0 až 40 °C
• Teplota okolí – sklad: 0 až 60 °C
• Vlhkost vzduchu – provoz: max. 85 % při 25 °C
• Vlhkost vzduchu – sklad: bez kondenzující vodní páry

Svorkovnice – připojení

• L: napájecí fáze
• N: napájecí nula
• R1–R3: relé (spínaný kontakt / přívodní fáze)
• S1–S4: čidla Pt1000
• V1: výstup 0–10 V / PWM pro regulovaná nízkoenergetická čerpadla
• PE: ochranný vodič

Charakteristika čidel Pt1000

• Závislost odporu na teplotě: 0 °C = 1000 Ω, 100 °C = 1385 Ω
• Zemnění čidel připojeno do svorkovnice
