Regulus solární regulátor SRS3 E - 13166

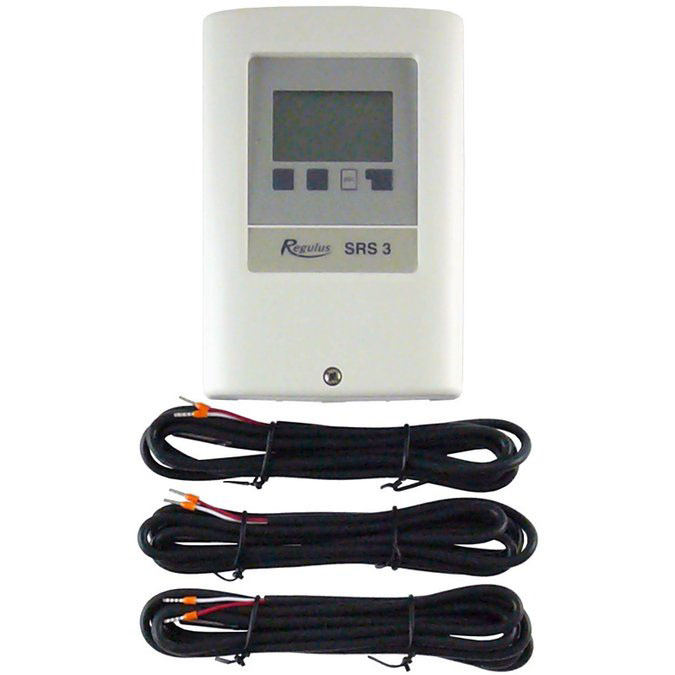

Digitální REGULUS SRS3 E je určen pro solární systémy s jedním kolektorovým polem a až dvěma spotřebiči nebo jedním spotřebičem a dvěma poli kolektorů. Součástí balení jsou 3 čidla Pt 1000, cena zahrnuje kompletní startovní sadu. Regulátor je ideální pro ohřev teplé vody, bazénů nebo přitápění.

Klíčové vlastnosti

• Výstup PWM/0–10V: vhodný pro nízkoenergetická čerpadla
• Podsvětlený grafický displej: zobrazuje schéma systému, teploty a výběr z 18 typických zapojení
• Jednoduché ovládání: menu s nápovědou v češtině i dalších evropských jazycích, elektronický průvodce uvedením do provozu
• Flexibilní funkce: regulace otáček čerpadla, ochrana kolektorů a zásobníku, blokace nebo snížení požadované teploty ve dvou časových intervalech
• Bezpečnost a komfort: možnost uzamknout části menu proti nechtěným změnám

Pro koho je vhodný

Vhodný pro domácí i komerční solární systémy, kde je potřeba efektivní provoz, přesné řízení a možnost kombinace více kolektorových polí a spotřebičů.

Technické parametry

Základní charakteristika

• Regulátor: SRS3 E
• Objednací kód: 13166
• Použití: řízení solárních a otopných systémů
• Výstupy: 3 (2 × mechanické relé, 1 × volitelný 0–10 V nebo PWM)
• Vstupy: 4 × teplotní čidla Pt1000
• Součást dodávky: 3 ks teplotních čidel Pt1000, kabel 2 m, silikonová izolace
• Displej: plně grafický, 128 × 64 bodů
• Přednastavené hydraulické schémata: 27 variant
• Instalace: na stěnu, volitelně do panelu
• Materiál krabičky: ABS, dvoudílná
• Celkové rozměry: 163 × 110 × 52 mm
• Hodiny: napájené baterií

Napájení a elektrické parametry

• Napájecí napětí: 100–240 V AC
• Napájecí frekvence: 50–60 Hz
• Příkon: 0,5–2,5 VA
• Vnitřní pojistka: 2 A / 250 V, pomalá
• Elektrické krytí: IP40
• Třída krytí: II
• Kategorie přepětí: II dle ČSN EN 60664-1
• Stupeň znečištění: II dle IEC 60664-1

Vstupy a výstupy

• Mechanické relé: 2 × (R1 / R2), 460 VA pro AC1 / 460 W pro AC3
• Výstup 0–10 V / PWM: 1 × V1, zátěž 10 kΩ, tolerance 10 %, PWM 10 V, frekvence 1 kHz
• Pt1000 měřící rozsah: –40 až 300 °C
• Síťové připojení: CAN Bus

Přípustné délky kabelů

• Mechanické relé: < 10 m
• 0–10 V / PWM: < 3 m
• Pt1000 (ostatní čidla): < 10 m
• Pt1000 (venkovní čidla): < 30 m
• CAN Bus: < 3 m

Provozní podmínky

• Teplota okolí – provoz: 0 až 40 °C
• Teplota okolí – sklad: 0 až 60 °C
• Vlhkost vzduchu – provoz: max. 85 % při 25 °C
• Vlhkost vzduchu – sklad: bez kondenzující vodní páry

Svorkovnice – připojení

• L: napájecí fáze
• N: napájecí nula
• R1 / R2: relé R1/R2 (spínaný kontakt)
• S1–S4: čidla Pt1000
• V1: výstup 0–10 V / PWM pro regulovaná nízkoenergetická čerpadla
• PE: ochranný vodič

Charakteristika čidel Pt1000

• Závislost odporu na teplotě: 0 °C = 1000 Ω, 100 °C = 1347 Ω
• Zemnění čidel připojeno do svorkovnice
