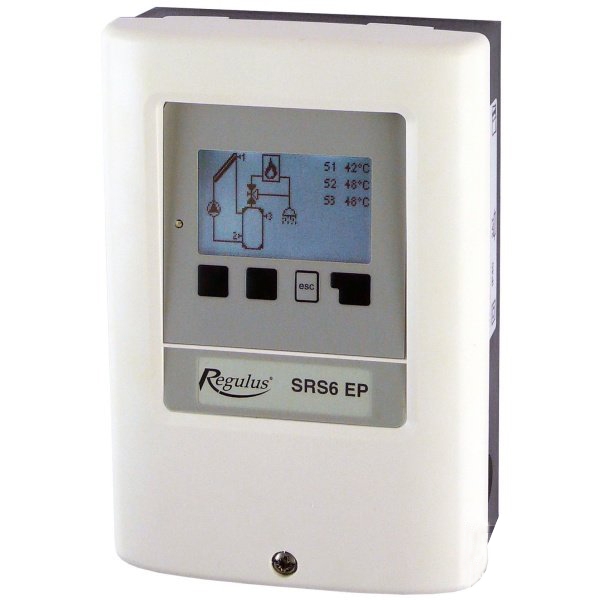

Regulus solární regulátor SRS6 EP - 13168

Šestičidlový regulátor pro použití se solárními systémy s jedním kolektorovým polem a až třemi spotřebiči nebo se dvěma nezávislými solárními poli a až dvěma spotřebiči, s možností připojení průtokoměru pro měření tepla, se dvěma výstupy PWM/0-10V pro nízkoenergetická čerpadla, cena včetně 5 ks čidel Pt 1000.

Technické parametry

Základní charakteristika

• Regulátor: SRS6 EP
• Objednací kód: 13168
• Použití: řízení solárních a otopných systémů
• Ovládání: plně grafický displej, 128 × 128 bodů, 42 přednastavených hydraulických schémat
• Instalace: na stěnu
• Materiál krabičky: ABS, dvoudílná
• Celkové rozměry: 163 × 110 × 52 mm

Napájení a elektrické parametry

• Napájecí napětí: 100–240 V AC
• Napájecí frekvence: 50–60 Hz
• Příkon: 0,5–2,5 VA
• Mechanické relé: 3 × R1–R3, 460 VA pro AC1 / 460 W pro AC3
• Vnitřní pojistka: 2 A / 250 V, pomalá
• Elektrické krytí: IP40
• Třída ochrany: II
• Kategorie přepětí: II
• Stupeň znečištění: II dle IEC 60664-1

Vstupy a výstupy

• Počet výstupů: 5 (3 × mechanické relé, 2 × volitelný 0–10 V nebo PWM)
• Počet vstupů: 6 čidel Pt1000 (S1–S6)
• Výstupy 0–10 V zátěž: 10 kΩ, tolerance 10 %
• Výstupy PWM: 10 V, frekvence 1 kHz
• VFS/RFS: volitelný rozsah 1–200 l/min / 0–10 bar
• Pt1000 měřící rozsah: -40 až 300 °C
• CAN Bus: síťové připojení pro komunikaci mezi regulátory

Přípustné délky kabelů

• 0–10 V / PWM: < 3 m
• Mechanické relé: < 10 m
• Pt1000 (ostatní čidla): < 10 m
• Pt1000 (venkovní čidla): < 30 m

Provozní podmínky

• Teplota okolí – provoz: 0 až 40 °C
• Teplota okolí – sklad: 0 až 60 °C
• Provozní vlhkost vzduchu: max. 85 % při 25 °C
• Skladovací vlhkost: bez kondenzující vodní páry
• Max. pracovní teploty (VFS/RFS): 0–100 °C, krátkodobě -25 až 120 °C

Svorkovnice – připojení

• L: napájecí fáze
• N: napájecí nula
• R1–R3: relé (spínaný kontakt / přívodní fáze)
• S1–S6: čidla Pt1000 (kolektor, spotřebič, volitelné)
• V1–V2: 0–10 V/PWM pro regulovaná nízkoenergetická čerpadla
• VFS/RFS: připojení VFS/RFS
• CAN1/CAN2: připojení CAN Bus
• PE: ochranný vodič

Charakteristika čidel Pt1000

• Závislost odporu na teplotě pro čidla Pt1000
• Zemnění čidel je připojeno do spodních svorkovnic
