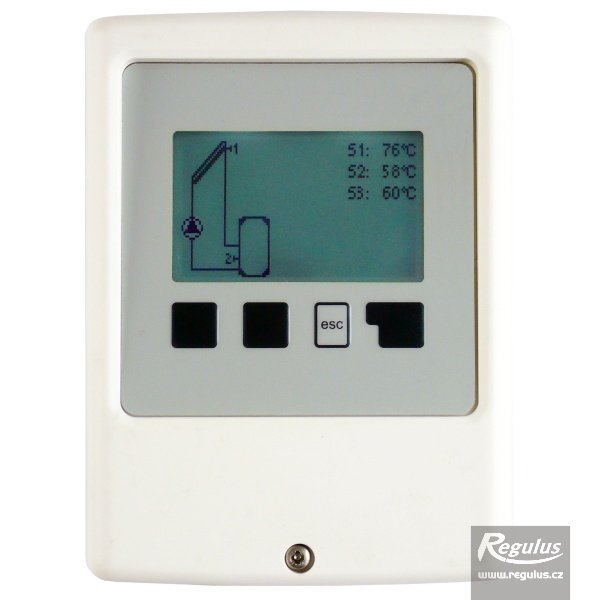

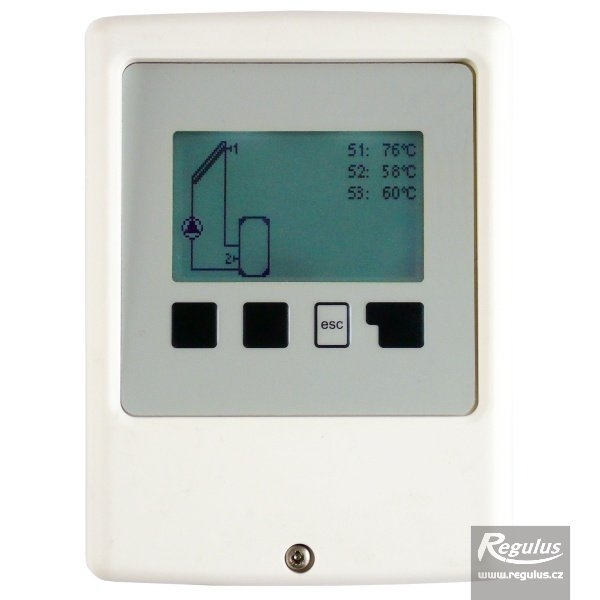

Regulus solární regulátor STDC E - 13164

Digitální regulátor je určen pro solární systémy s jedním kolektorovým polem a jedním spotřebičem (zásobník TV, bazén, kotel či akumulační nádrž). Součástí balení jsou 2 čidla Pt 1000, cena zahrnuje kompletní startovní sadu pro okamžité zapojení.

Klíčové vlastnosti:

• Výstup PWM/0–10V: vhodný pro nízkoenergetická čerpadla
• Přehledný podsvětlený displej: zobrazuje schéma zapojení a aktuální měřené hodnoty
• Intuitivní menu: s nápovědou v češtině a dalších evropských jazycích
• Nastavitelné funkce: spínací diference, zpětné vychlazování, bezpečnostní odstavení kolektorů, speciální režimy pro trubicové kolektory
• Grafické zobrazení: přehled dodaného tepla a výpočet podle zadaného průtoku

Technické parametry

Základní informace

• Regulátor: STDC E
• Objednací kód: 13164
• Použití: řízení solárních a otopných systémů
• Ovládání: 4 tlačítka
• Přednastavené zapojení: 9 variant hydraulických zapojení
• Displej: plně grafický, 128 × 64 bodů
• Materiál krabičky: ABS, dvoudílná
• Celkové rozměry: 115 × 86 × 45 mm
• Instalace: na stěnu

Napájení a elektrické parametry

• Napájecí napětí: 230 V AC ±10 %
• Napájecí frekvence: 50–60 Hz
• Spotřeba: cca 1,5 VA
• Mechanické relé: 460 VA pro AC1 / 460 W pro AC3, 1× R1
• Vnitřní pojistka: 2 A / 250 V, pomalá
• Krytí: IP40
• Třída krytí: II
• Kategorie přepětí: II dle ČSN EN 60664-1
• Stupeň znečištění: II dle IEC 60664-1
• Energetická třída regulátoru: VI

Vstupy a výstupy

• Počet výstupů: 2
• Počet vstupů pro teplotní čidla: 3 (Pt1000, součástí dodávky 2 ks)
• Pt1000 měřící rozsah: -40 až 300 °C
• 0–10 V zátěž: 10 kΩ, tolerance 10 %
• PWM napětí: 10 V, frekvence 1 kHz
• Přípustná délka kabelů:
  • Mechanické relé: < 10 m
  • Pt1000: 2 m (součást dodávky), venkovní < 30 m, ostatní < 10 m

Provozní podmínky

• Teplota okolí – provoz: 0 až 40 °C
• Teplota okolí – sklad: 0 až 60 °C
• Vlhkost vzduchu – provoz: max. 85 % při 25 °C
• Vlhkost vzduchu – sklad: bez kondenzující vlhkosti

Připojení svorkovnice

• L: napájecí fáze
• N: napájecí nula
• R: fáze
• R̅: rozpínací kontakt
• S1–S3: čidla Pt1000 (max. 12 V, nezáleží na polaritě)
• V1: 0–10 V nebo PWM
• PE: ochranný vodič
