Popis produktu

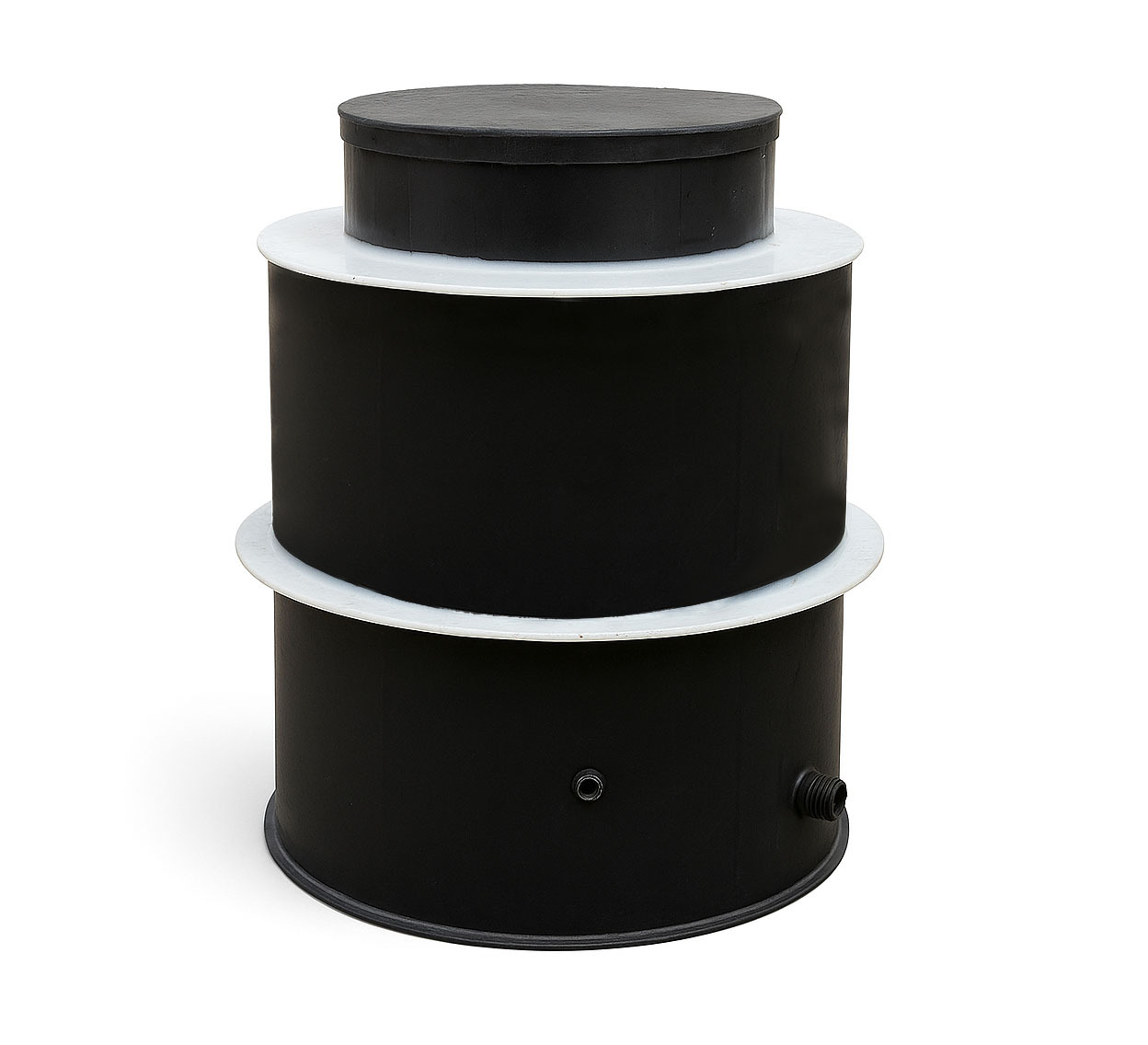

Vodoměrná šachta VŠ-EK 1000 x 1200 mm – samonosné plastové provedení
Vodoměrná šachta VŠ-EK 1000 x 1200 mm je určena pro umístění vodoměru, hlavního přípojkového uzávěru a potřebných armatur mimo budovu. Průměr šachty 1000 mm v kombinaci s výškou 1200 mm poskytuje dostatečný prostor pro instalaci a následný přístup k prvkům vodovodní přípojky při odečtu, kontrole nebo servisu.
Tato plastová šachta na vodoměr se používá především tam, kde vodoměr nelze umístit přímo v objektu. Oproti nižším variantám stejného průměru nabízí větší vnitřní výšku 1200 mm, která umožňuje přizpůsobit instalaci hlubšímu vedení vodovodní přípojky.
Samonosná plastová vodoměrná šachta
Vodoměrná šachta VŠ-EK je samonosná, takže při uložení za standardních podmínek není nutné její obetonování. Konstrukce z homogenních polypropylenových desek je zesílena výrazným obvodovým žebrováním, které zvyšuje pevnost a pomáhá zachovat stabilní tvar šachty po uložení do země.
Jednotlivé části jsou spojeny svařováním a vytvářejí uzavřenou vodotěsnou konstrukci. Polypropylen nepodléhá korozi, dobře odolává působení zemní vlhkosti a je vhodný pro dlouhodobé použití v zemi.
Vybavení šachty pro vodoměr a vodovodní přípojku
Šachta je připravena pro osazení vodoměru, hlavního přípojkového uzávěru a souvisejících armatur. Standardní osa vodovodní přípojky se nachází 150 mm nad dnem a prostupy DN 32 jsou opatřeny průchodkami a O-kroužky pro zachování vodotěsnosti. Jiné provedení prostupů lze zajistit po dohodě.
Pro vstup je určeno hrdlo o průměru 750 mm s pochozím plastovým poklopem a uvnitř šachty jsou instalovány plastové nášlapy. Na přání lze vybavení doplnit plastovým žebříkem. Vodoměrnou šachtu lze po individuální úpravě využít také pro zhlaví vrtu nebo ukončení vrtané studny a umístění potřebné technologie.

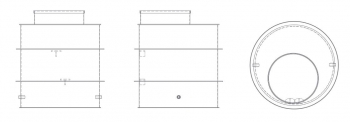

Technické parametry VŠ-EK 1000 x 1200 mm
| Parametr | Hodnota |
|---|---|
| Průměr | 1000 mm |
| Výška | 1200 mm |
| Montážní vstup | Ø 750 mm, výška 200 mm |
| Poklop | plastový, pochozí, chrání proti vnikání dešťové a povrchové vody |
| Vybavení | plastové nášlapy, na přání plastový žebřík |
| Prostupy | průchodky s O-kroužky pro zajištění vodotěsnosti |
| Standardní osa přípojky | 150 mm nad dnem |
| Standardní provedení prostupů | DN 32, jiné varianty dle dohody |
Hlavní výhody vodoměrné šachty
- Rozměr 1000 x 1200 mm s větší vnitřní výškou
- Samonosná konstrukce – za standardních podmínek bez obetonování
- Vodotěsné provedení z polypropylenu
- Masivní žebrování pro zvýšení pevnosti konstrukce
- Pochozí plastový poklop a integrované nášlapy
- Standardní vodotěsné prostupy DN 32
- Možnost individuální úpravy prostupů a provedení
- Možnost využití také pro zhlaví vrtu nebo vrtanou studnu
Instalace vodoměrné šachty 1000 x 1200 mm
Pro instalaci této varianty se připravuje výkop o půdorysu 1450 x 1450 mm a hloubce 1500 mm při výšce montážního vstupu 200 mm. Dno výkopu se opatří betonovou základovou deskou o tloušťce 100 mm. Po jejím vyzrání se šachta usadí na očištěný povrch bez ostrých výstupků a následně se obsype prosátou zeminou nebo pískem.
Šachta VŠ-EK je samonosná a pochozí, není však určena pro pojezd vozidel. V pojezdové ploše je nutné provést obetonování a použít odpovídající betonový nebo litinový pojezdový záklop. Obetonování je nutné také při výskytu spodní vody a tuto skutečnost je potřeba oznámit výrobci.
Pokud bude nad plastovým krytem vrstva zeminy vyšší než 500 mm, použije se strop šachty jako falešné bednění pro armovaný beton o tloušťce 100 mm. Betonový strop musí být armaturou vynesen do rostlého terénu, případně je nutné provést kompletní obetonování šachty.
