Popis produktu

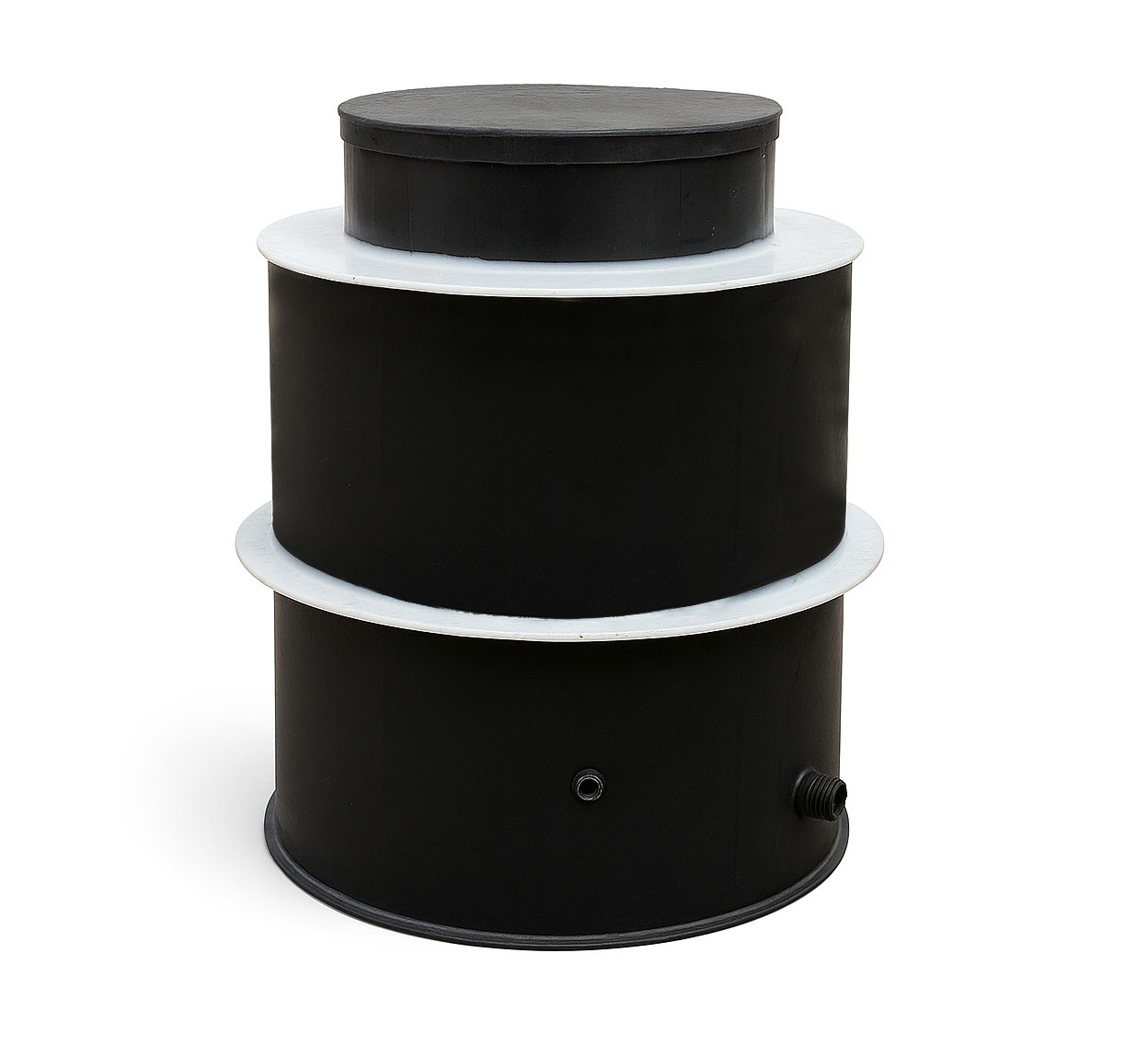

Vodoměrná šachta VŠ-EK 1200 x 1100 mm
Vodoměrná šachta VŠ-EK 1200 x 1100 mm je samonosná plastová šachta pro umístění vodoměru, hlavního přípojkového uzávěru a dalších armatur vodovodní přípojky mimo budovu. Díky průměru 1200 mm nabízí větší vnitřní půdorysný prostor, který usnadňuje instalaci jednotlivých prvků a následný přístup při odečtu, kontrole nebo servisu vodoměru.
Varianta s výškou 1100 mm je určena především pro instalace, kde není vyžadováno hlubší provedení šachty, ale je výhodou větší prostor kolem vodoměru a armatur.
Prostorná šachta na vodoměr o průměru 1200 mm
Větší průměr odlišuje tuto plastovou vodoměrnou šachtu od kompaktnějších modelů o průměru 1000 mm. Vnitřní prostor poskytuje více místa pro montáž vodoměrné sestavy a pohodlnější manipulaci při její následné údržbě.
Standardní osa vodovodní přípojky je umístěna 150 mm nad dnem. Prostupy pro vodovodní potrubí jsou opatřeny průchodkami a O-kroužky pro zachování vodotěsnosti a standardně jsou připraveny v provedení DN 32. Jiné varianty lze zajistit podle konkrétních požadavků instalace.
Samonosná polypropylenová konstrukce
Vodoměrná šachta VŠ-EK je samonosná a za standardních podmínek ji lze instalovat bez kompletního obetonování. Konstrukce je vyrobena z homogenních polypropylenových desek a zesílena masivním obvodovým žebrováním.
Jednotlivé části jsou spojeny svařováním a vytvářejí uzavřenou vodotěsnou konstrukci s dlouhou životností. Polypropylen nepodléhá korozi a dobře odolává působení zemní vlhkosti.
Vybavení vodoměrné šachty
Pro vstup do šachty slouží montážní otvor Ø 750 mm s pochozím plastovým poklopem, který omezuje pronikání dešťové a povrchové vody. Uvnitř jsou umístěny plastové nášlapy, případně lze na přání dodat plastový žebřík.
Po individuální dohodě může být šachta upravena také pro zhlaví vrtu nebo ukončení vrtané studny, kde vytvoří prostor pro instalaci potřebné technologie.
Technické parametry
| Specifikace | Hodnota |
|---|---|
| Průměr | 1200 mm |
| Výška | 1100 mm |
| Montážní vstup | Ø 750 mm, výška 200 mm |
| Poklop | plastový, pochozí, chrání proti vnikání dešťové a povrchové vody |
| Vybavení | plastové nášlapy (na přání plastový žebřík) |
| Prostupy | pro vodovodní potrubí s průchodkami a O-kroužky pro zajištění vodotěsnosti |
| Standardní osa přípojky | 150 mm nad dnem |
| Standardní provedení prostupů | DN 32 (jiné varianty dle dohody) |
Hlavní výhody VŠ-EK 1200 x 1100 mm
- Průměr 1200 mm poskytuje větší prostor pro vodoměr a armatury
- Výška 1100 mm pro instalace nevyžadující hlubší šachtu
- Samonosná konstrukce bez nutnosti obetonování za standardních podmínek
- Pevné provedení s masivním obvodovým žebrováním
- Vodotěsná konstrukce z polypropylenu
- Pochozí plastový poklop a integrované nášlapy
- Standardní vodotěsné prostupy DN 32
- Možnost individuální úpravy podle konkrétní instalace
- Možnost úpravy pro zhlaví vrtu nebo vrtanou studnu
Instalace vodoměrné šachty 1200 x 1100 mm
Pro instalaci této varianty se připravuje výkop o půdorysu 1650 x 1650 mm a hloubce 1400 mm při výšce montážního vstupu 200 mm. Na dně výkopu se vytvoří betonová základová deska o tloušťce 100 mm. Po jejím vyzrání se šachta usadí na rovný povrch očištěný od nečistot a ostrých výstupků a následně se obsype prosátou zeminou nebo pískem.
Vodoměrná šachta VŠ-EK je samonosná a pochozí, není však určena pro pojezd vozidel. Při instalaci v pojezdové ploše je nutné provést obetonování a použít betonový nebo litinový pojezdový záklop.
Při výskytu spodní vody je nutné šachtu obetonovat a tuto skutečnost oznámit výrobci. Pokud bude nad plastovým krytem vrstva zeminy vyšší než 500 mm, použije se strop šachty jako falešné bednění pro armovaný beton tloušťky 100 mm. Betonový strop je nutné armaturou vynést do rostlého terénu nebo provést kompletní obetonování šachty.
