Vodoměrná šachta Ekocis VŠ 1200/1200-EK samonosná - 0000006
Popis produktu

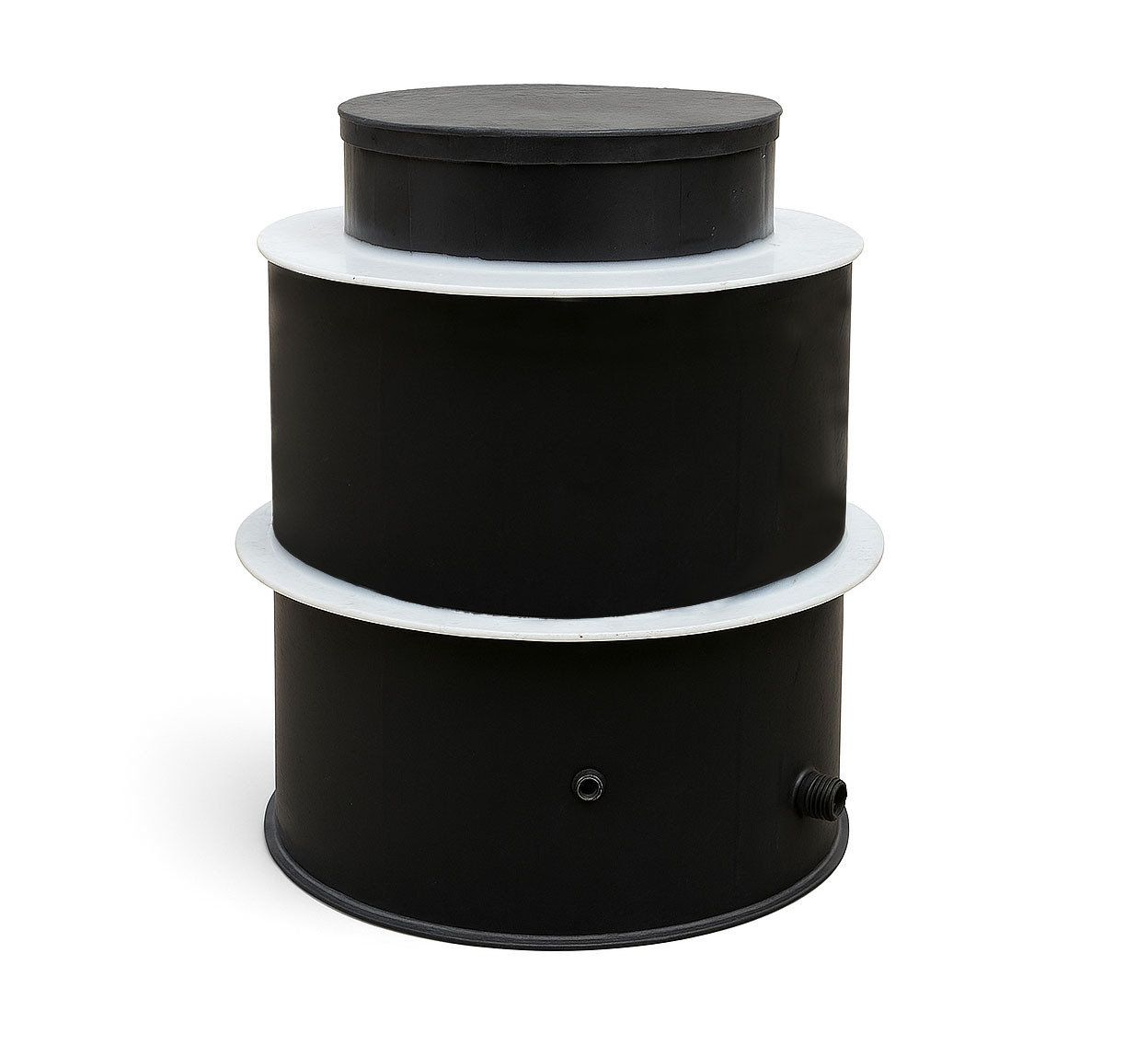

Vodoměrná šachta VŠ-EK 1200 x 1200 mm
Vodoměrná šachta VŠ-EK 1200 x 1200 mm je prostorná samonosná šachta určená pro umístění vodoměru, hlavního uzávěru a armatur vodovodní přípojky mimo budovu. Průměr 1200 mm poskytuje více manipulačního prostoru než varianty o průměru 1000 mm, což usnadňuje montáž, kontrolu a případný servis vodoměrné sestavy.
Výška 1200 mm představuje střední variantu mezi nabízenými šachtami stejného průměru a umožňuje zvolit vhodnou hloubku podle vedení vodovodní přípojky. Samonosná konstrukce z polypropylenu je opatřena výrazným žebrováním a za standardních podmínek nevyžaduje obetonování.
Šachta je vodotěsná, vybavená pochozím plastovým poklopem, nášlapy a prostupy pro vodovodní potrubí s O-kroužky. Standardní provedení prostupů je DN 32, jiné varianty lze připravit po dohodě. Šachtu je možné individuálně upravit také pro zhlaví vrtu nebo vrtanou studnu.
Technické parametry
| Specifikace | Hodnota |
|---|---|
| Průměr | 1200 mm |
| Výška | 1200 mm |
| Montážní vstup | Ø 750 mm, výška 200 mm |
| Poklop | plastový, pochozí, chrání proti vnikání dešťové a povrchové vody |
| Vybavení | plastové nášlapy (na přání plastový žebřík) |
| Prostupy | pro vodovodní potrubí s průchodkami a O-kroužky pro zajištění vodotěsnosti |
| Standardní osa přípojky | 150 mm nad dnem |
| Standardní provedení prostupů | DN 32 (jiné varianty dle dohody) |
Hlavní výhody VŠ-EK 1200 x 1200 mm
- Prostorné provedení 1200 x 1200 mm pro vodoměr a potřebné armatury
- Větší manipulační prostor pro montáž, kontrolu a servis
- Samonosná konstrukce bez nutnosti obetonování za standardních podmínek
- Masivní obvodové žebrování pro zvýšení pevnosti
- Vodotěsné polypropylenové provedení
- Pochozí plastový poklop a integrované nášlapy
- Vodotěsné prostupy standardně DN 32
- Možnost individuálních úprav podle konkrétní instalace
- Možnost využití pro zhlaví vrtu nebo vrtanou studnu
Instalace vodoměrné šachty 1200 x 1200 mm
Pro instalaci této vodoměrné šachty se připravuje výkop o půdorysu 1650 x 1650 mm a hloubce 1600 mm při výšce montážního vstupu 200 mm. Na dně se vytvoří betonová základová deska o tloušťce 100 mm.
Po vyzrání betonového dna se šachta usadí na rovný povrch očištěný od nečistot a ostrých výstupků. Obsyp se následně provádí prosátou zeminou nebo pískem.
Vodoměrná šachta VŠ-EK je samonosná a pochozí, není však určena pro pojezd vozidel. V případě instalace v pojezdové ploše je nutné provést obetonování a použít betonový nebo litinový pojezdový záklop.
Při výskytu spodní vody je nutné vodoměrnou šachtu obetonovat a tuto skutečnost oznámit výrobci. Pokud bude nad plastovým krytem vrstva zeminy vyšší než 500 mm, použije se strop šachty jako falešné bednění pro armovaný beton tloušťky 100 mm. Betonový strop je nutné vynést armaturou do rostlého terénu nebo provést kompletní obetonování šachty.
