Vodoměrná šachta Ekocis VŠ 1200/1300-EK samonosná - 0000007
Popis produktu

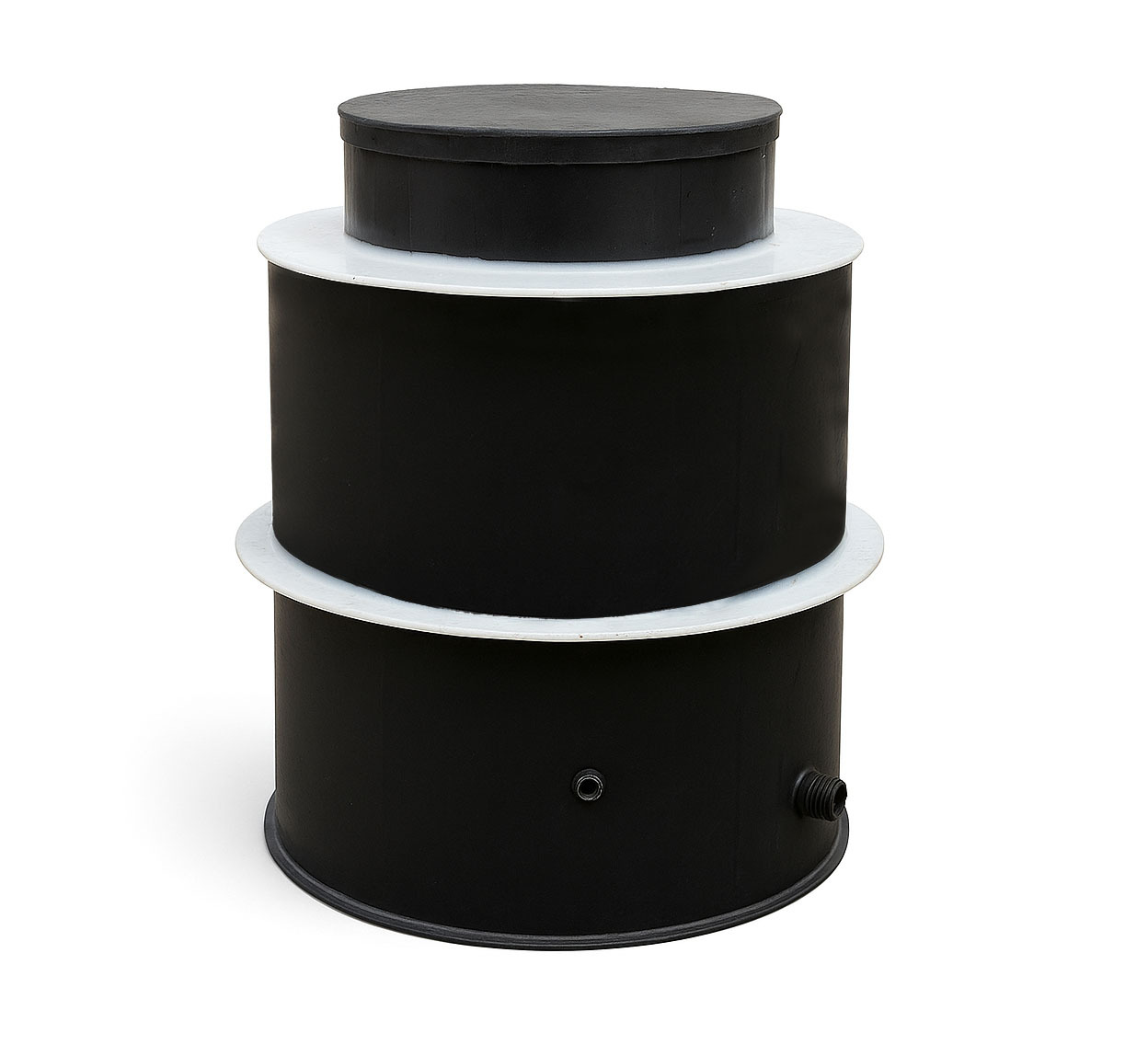

Vodoměrná šachta VŠ-EK 1200 x 1300 mm
Vodoměrná šachta VŠ-EK 1200 x 1300 mm je prostorná samonosná plastová šachta určená pro instalaci vodoměru a armatur vodovodní přípojky mimo budovu. Průměr 1200 mm poskytuje dostatek manipulačního prostoru pro montáž, odečet i následný servis vodoměrné sestavy, zatímco výška 1300 mm umožňuje hlubší uložení vodovodní přípojky.
Šachta je vyrobena z homogenních polypropylenových desek a její konstrukci zpevňuje výrazné obvodové žebrování. Za standardních podmínek je samonosná a nevyžaduje obetonování. Svařované provedení vytváří uzavřený vodotěsný prostor a polypropylen je vhodný pro dlouhodobé uložení v zemi.
Součástí šachty je pochozí plastový poklop, montážní vstup Ø 750 mm a plastové nášlapy. Prostupy pro vodovodní potrubí jsou opatřeny průchodkami s O-kroužky a standardně připraveny v provedení DN 32. Po dohodě lze provést jiné prostupy nebo šachtu upravit také pro zhlaví vrtu či vrtanou studnu.
Technické parametry
| Specifikace | Hodnota |
|---|---|
| Průměr | 1200 mm |
| Výška | 1300 mm |
| Montážní vstup | Ø 750 mm, výška 200 mm |
| Poklop | plastový, pochozí, chrání proti vnikání dešťové a povrchové vody |
| Vybavení | plastové nášlapy (na přání plastový žebřík) |
| Prostupy | pro vodovodní potrubí s průchodkami a O-kroužky pro zajištění vodotěsnosti |
| Standardní osa přípojky | 150 mm nad dnem |
| Standardní provedení prostupů | DN 32 (jiné varianty dle dohody) |
Hlavní výhody
- Prostorné provedení 1200 x 1300 mm
- Větší vnitřní prostor pro vodoměr, uzávěr a armatury
- Samonosná konstrukce bez nutnosti obetonování za standardních podmínek
- Vodotěsné polypropylenové provedení
- Masivní žebrování pro zvýšení pevnosti konstrukce
- Pochozí plastový poklop a integrované nášlapy
- Možnost individuální úpravy prostupů
- Možnost úpravy pro zhlaví vrtu nebo vrtanou studnu
Instalace vodoměrné šachty VŠ-EK 1200 x 1300 mm
- Výkop pro šachtu: půdorys 1650 x 1650 mm, hloubka 1600 mm při výšce montážního vstupu 200 mm.
- Betonáž dna: tloušťka 100 mm.
- Umístění šachty: na vyzrálé betonové dno očištěné od ostrých výstupků a nečistot.
- Obsyp šachty: prosátou zeminou nebo pískem.
Důležitá upozornění
Šachta VŠ-EK je samonosná a pochozí, není však určena pro pojezd vozidel. Pro pojezdové provedení je nutné obetonování a použití betonového nebo litinového pojezdového záklopu.
Při výskytu spodní vody je nutné šachtu obetonovat a tuto skutečnost oznámit výrobci. Pokud bude nad plastovým krytem vrstva zeminy vyšší než 500 mm, použije se strop šachty jako falešné bednění pro armovaný beton tloušťky 100 mm. Betonový strop je nutné vynést armaturou do rostlého terénu nebo provést kompletní obetonování šachty.
