Vodoměrná šachta Ekocis VŠ1 1000/1100-EK samonosná - 0000001
Popis produktu

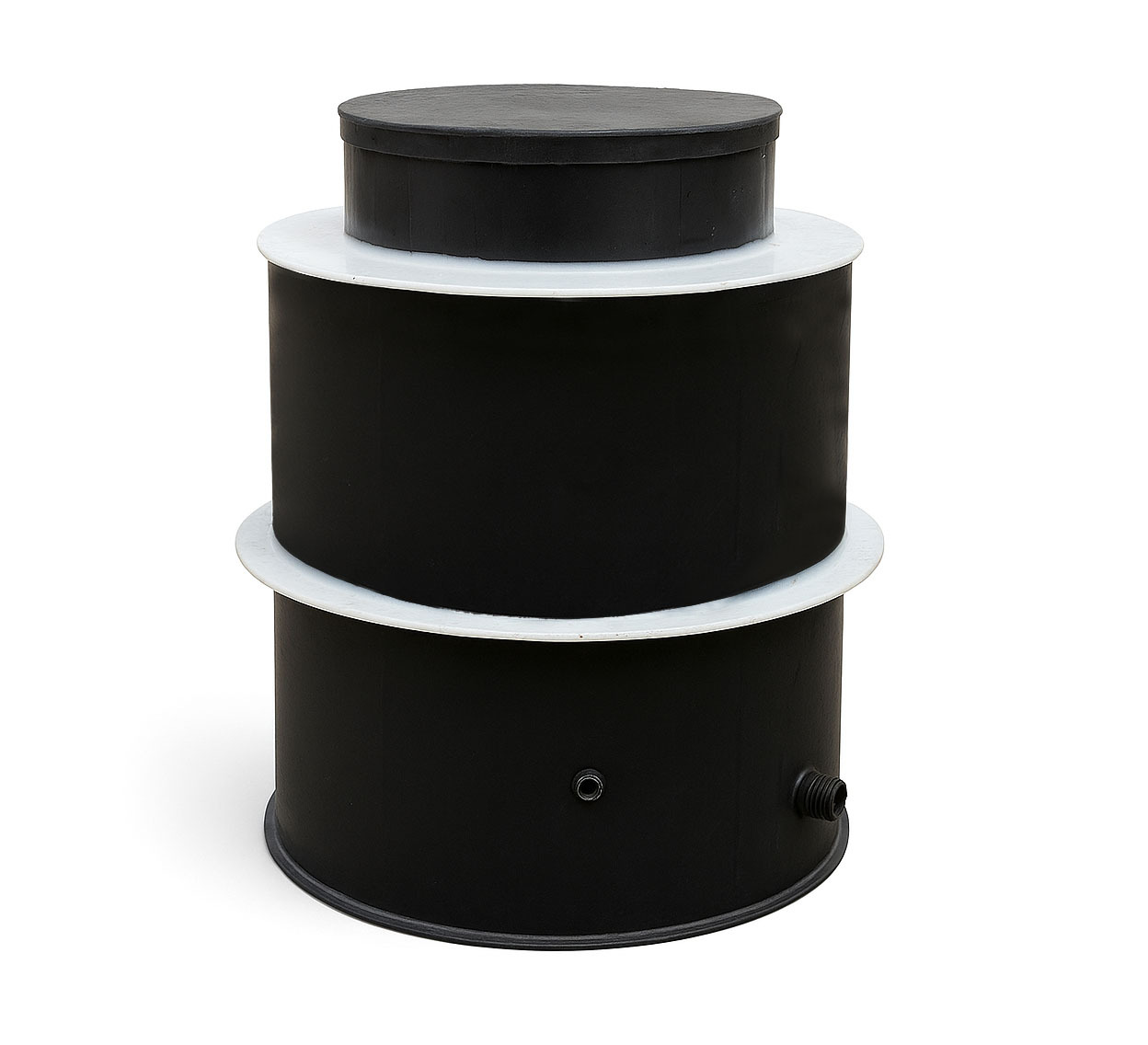

Plastová vodoměrná šachta VŠ1-EK Ø 1000 x 1100 mm
Vodoměrná šachta VŠ1-EK Ø 1000 x 1100 mm je určena pro bezpečné umístění vodoměru a armatur vodovodní přípojky mimo budovu. Používá se především tam, kde není možné nebo vhodné instalovat vodoměr přímo v objektu. Díky vnitřnímu průměru 1000 mm a výšce 1100 mm poskytuje prostor pro osazení vodoměru, hlavního přípojkového uzávěru, potřebných armatur a jejich následnou kontrolu či údržbu.
Samonosná vodoměrná šachta bez obetonování
Plastová vodoměrná šachta VŠ1-EK je samonosná a při instalaci ve standardních podmínkách nevyžaduje obetonování. Pevnost konstrukce zajišťuje výrazné obvodové žebrování, které pomáhá zachovat stabilitu šachty po jejím uložení do země.
Šachta je vyrobena z kvalitních homogenních polypropylenových desek spojovaných svařováním. Konstrukce vytváří uzavřenou vodotěsnou nádobu odolnou proti působení zemní vlhkosti a vhodnou pro dlouhodobé uložení v zemi.
Vodoměrná šachta pro vodovodní přípojku
Šachta na vodoměr je navržena pro osazení vodoměru, hlavního přípojkového uzávěru a souvisejících armatur při zachování potřebného manipulačního prostoru. Prostupy pro vodovodní potrubí jsou opatřeny průchodkami a O-kroužky pro zachování vodotěsnosti. Standardně jsou připraveny pro potrubí DN 32, jiné provedení lze dohodnout individuálně.
Po dohodě lze vodoměrnou šachtu VŠ1-EK upravit také pro použití na zhlaví vrtu nebo vrtané studny, kde vytvoří prostor pro umístění potřebné technologie.

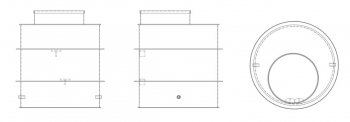

Technické parametry vodoměrné šachty VŠ1-EK
| Parametr | Hodnota |
|---|---|
| Průměr | 1000 mm |
| Výška | 1100 mm |
| Montážní vstup | Ø 750 mm, výška 200 mm |
| Poklop | plastový, pochozí, chrání proti vnikání dešťové a povrchové vody |
| Vybavení | plastové nášlapy, na přání plastový žebřík |
| Prostupy | průchodky s O-kroužky pro zajištění vodotěsnosti |
| Standardní osa přípojky | 150 mm nad dnem |
| Standardní provedení prostupů | DN 32, jiné varianty dle dohody |
Výhody plastové vodoměrné šachty
- Samonosná konstrukce – za standardních podmínek bez nutnosti obetonování
- Vodotěsné plastové provedení z polypropylenu
- Výrazné konstrukční žebrování pro zvýšení pevnosti šachty
- Pochozí plastový poklop pro běžné použití v nezatíženém terénu
- Integrované nášlapy pro snadnější vstup do šachty
- Možnost individuální úpravy prostupů a provedení
- Možnost úpravy pro zhlaví vrtu nebo vrtané studny
Instalace vodoměrné šachty VŠ1-EK 1000 x 1100 mm
Pro šachtu se připraví výkop o půdorysu přibližně 1450 x 1450 mm a hloubce 1400 mm při výšce montážního vstupu 200 mm. Na dně se vytvoří betonová základová deska o tloušťce 100 mm. Po jejím vyzrání a očištění povrchu od ostrých výstupků a nečistot se šachta usadí na připravené dno a následně se postupně obsype prosátou zeminou nebo pískem.
Vodoměrná šachta VŠ1-EK je pochozí, není však určena pro pojezd vozidel. V případě požadavku na pojezdové provedení je nutné odpovídající stavební řešení s betonovým nebo litinovým pojezdovým poklopem. Při výskytu spodní vody je nutné šachtu obetonovat a tuto skutečnost předem zohlednit při objednávce a instalaci.
Pokud má být nad plastovým stropem šachty vrstva zeminy vyšší než 500 mm, je nutné provést odpovídající vyztužení armovaným betonem podle montážních požadavků výrobce.
