Vodoměrná šachta Ekocis VŠ2 1000/1500-EK samonosná - 0000004
Vodoměrná šachta VŠ-EK 1000 x 1500 mm pro hlubší uložení vodoměru a vodovodní přípojky. Samonosné a vodotěsné plastové provedení.
Popis produktu

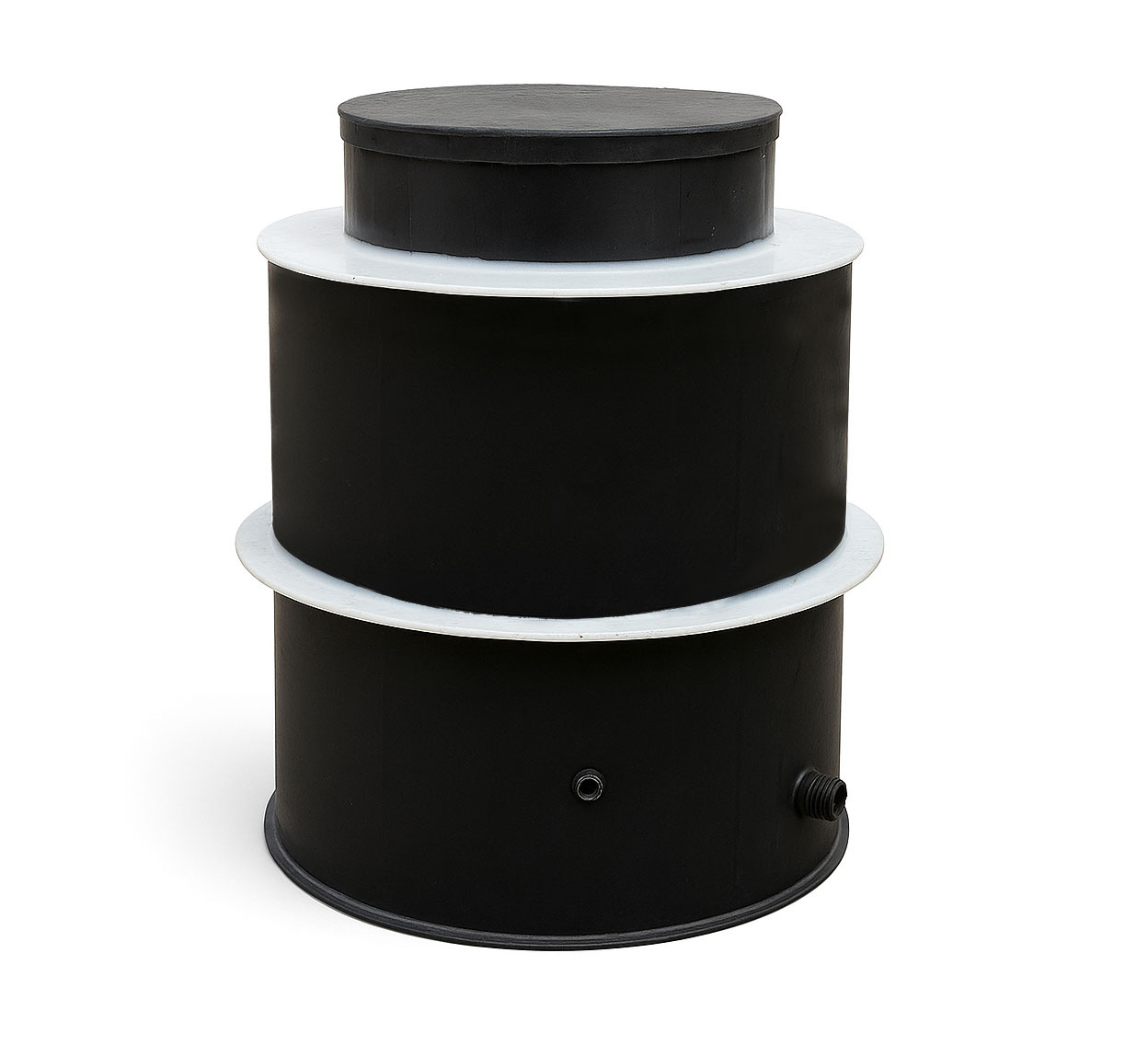

Vodoměrná šachta VŠ-EK 1000 x 1500 mm
Vodoměrná šachta VŠ-EK 1000 x 1500 mm je hlubší varianta plastové šachty pro umístění vodoměru, hlavního přípojkového uzávěru a potřebných armatur mimo budovu. Při průměru 1000 mm nabízí výšku 1500 mm, a je proto určena především pro situace, kdy je vodovodní přípojka vedena ve větší hloubce.
Provedení s větší výškou umožňuje zachovat potřebný prostor pro vodoměrnou sestavu i při hlubším uložení potrubí. Šachta zároveň zajišťuje přístup k vodoměru pro odečet, kontrolu a případný servis.
Hluboká samonosná šachta na vodoměr
Vodoměrná šachta je vyrobena z homogenních polypropylenových desek spojených svařováním. Pevnost konstrukce zvyšuje masivní obvodové žebrování. Za standardních podmínek je šachta samonosná a nevyžaduje obetonování.
Svařovaná konstrukce vytváří uzavřený a vodotěsný prostor. Standardní prostupy pro vodovodní potrubí jsou opatřeny průchodkami s O-kroužky a dodávají se v provedení DN 32. Po dohodě lze jejich provedení přizpůsobit konkrétní vodovodní přípojce.
Vstupní část o průměru 750 mm je opatřena pochozím plastovým poklopem a uvnitř šachty jsou umístěny plastové nášlapy. Na přání lze dodat plastový žebřík. Po individuální úpravě může šachta sloužit také pro zhlaví vrtu nebo ukončení vrtané studny.

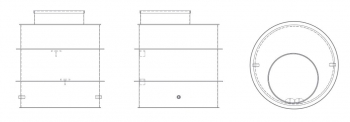

Technické parametry
| Specifikace | Hodnota |
|---|---|
| Průměr | 1000 mm |
| Výška | 1500 mm |
| Montážní vstup | Ø 750 mm, výška 200 mm |
| Poklop | plastový, pochozí, chrání proti vnikání dešťové a povrchové vody |
| Vybavení | plastové nášlapy (na přání plastový žebřík) |
| Prostupy | pro vodovodní potrubí s průchodkami a O-kroužky pro zajištění vodotěsnosti |
| Standardní osa přípojky | 150 mm nad dnem |
| Standardní provedení prostupů | DN 32 (jiné varianty dle dohody) |
Hlavní výhody
- Výška 1500 mm pro hlubší uložení vodovodní přípojky
- Kompaktní průměr 1000 mm
- Samonosná konstrukce bez nutnosti obetonování za standardních podmínek
- Vodotěsné provedení z polypropylenu
- Masivní konstrukční žebrování
- Pochozí plastový poklop a integrované nášlapy
- Možnost individuální úpravy prostupů
- Možnost využití pro zhlaví vrtu nebo vrtanou studnu
Instalace vodoměrné šachty 1000 x 1500 mm
- Výkop pro šachtu: půdorys 1450 x 1450 mm, hloubka 1800 mm při výšce montážního vstupu 200 mm
- Betonáž dna: tloušťka 100 mm
- Umístění šachty: na vyzrálé betonové dno očištěné od ostrých výstupků a nečistot
- Obsyp šachty: prosátou zeminou nebo pískem
Důležitá upozornění
Šachta VŠ-EK je samonosná a pochozí, není však určena pro pojezd vozidel. Pro pojezdové provedení je nutné šachtu obetonovat a použít betonový nebo litinový pojezdový záklop.
Při výskytu spodní vody je nutné šachtu obetonovat a tuto skutečnost oznámit výrobci. Pokud bude nad plastovým krytem vrstva zeminy vyšší než 500 mm, použije se strop šachty jako falešné bednění pro armovaný beton tloušťky 100 mm. Betonový strop je nutné vynést armaturou do rostlého terénu nebo provést kompletní obetonování šachty.
