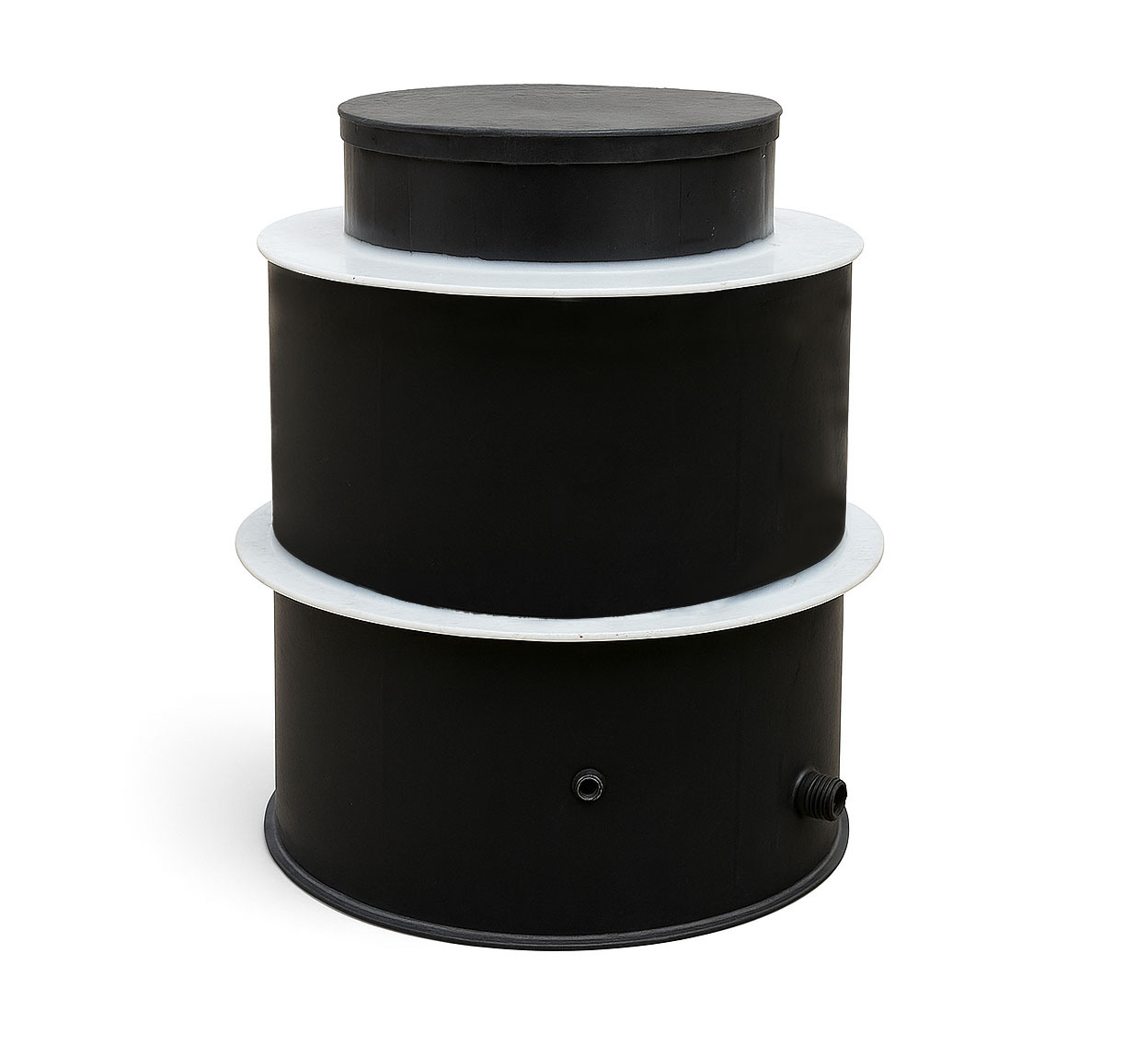

Vodoměrná šachta Ekocis VŠ3 1300/1100-EK samonosná - 0000009
Popis produktu
Vodoměrná šachta VŠ-EK 1300 x 1100 mm
Vodoměrná šachta VŠ-EK 1300 x 1100 mm je široké samonosné provedení určené pro umístění vodoměru a souvisejících armatur vodovodní přípojky mimo budovu. Průměr 1300 mm poskytuje nadstandardní prostor kolem vodoměrné sestavy a usnadňuje manipulaci při montáži, pravidelných odečtech i případném servisu.
Díky výšce 1100 mm je tato varianta vhodná zejména tam, kde není potřeba hluboká šachta, ale prioritou je větší půdorysný a manipulační prostor. Standardně je připravena pro osazení hlavního přípojkového uzávěru, vodoměru a potřebných armatur.
Široká samonosná šachta na vodoměr
Konstrukce šachty je vyrobena z homogenních polypropylenových desek a zesílena masivním žebrováním. Svařované spoje vytvářejí uzavřenou a vodotěsnou konstrukci vhodnou pro dlouhodobé uložení v zemi.
Samonosné provedení za běžných podmínek nevyžaduje obetonování, což zjednodušuje instalaci. Montáž je však vždy nutné přizpůsobit konkrétním podmínkám v místě uložení, zejména případnému výskytu spodní vody nebo požadavku na pojezdovou plochu.
Šachta je vybavena montážním vstupem Ø 750 mm, pochozím plastovým poklopem a plastovými nášlapy. Standardní prostupy DN 32 jsou opatřeny průchodkami a O-kroužky pro zajištění vodotěsnosti. Jiné provedení prostupů lze připravit po dohodě.
V případě potřeby je možné vodoměrnou šachtu individuálně upravit také pro zhlaví vrtu nebo ukončení vrtané studny a umístění potřebné technologie.
Technické parametry
| Specifikace | Hodnota |
|---|---|
| Průměr | 1300 mm |
| Výška | 1100 mm |
| Montážní vstup | Ø 750 mm, výška 200 mm |
| Poklop | plastový, pochozí, chrání proti vnikání dešťové a povrchové vody |
| Vybavení | plastové nášlapy (na přání plastový žebřík) |
| Prostupy | pro vodovodní potrubí s průchodkami a O-kroužky pro zajištění vodotěsnosti |
| Standardní osa přípojky | 150 mm nad dnem |
| Standardní provedení prostupů | DN 32 (jiné varianty dle dohody) |
Hlavní výhody
- Velký průměr 1300 mm pro pohodlnější manipulaci uvnitř šachty
- Výška 1100 mm pro instalace nevyžadující hluboké provedení
- Samonosná konstrukce bez obetonování za standardních podmínek
- Vodotěsné provedení z polypropylenu
- Masivní konstrukční žebrování
- Pochozí plastový poklop a nášlapy
- Možnost individuálního provedení prostupů
- Možnost úpravy pro zhlaví vrtu nebo vrtanou studnu
Instalace vodoměrné šachty 1300 x 1100 mm
- Výkop pro šachtu: půdorys 1750 x 1750 mm, hloubka 1400 mm při výšce montážního vstupu 200 mm
- Betonáž dna: tloušťka 100 mm
- Umístění šachty: na vyzrálé betonové dno bez ostrých výstupků a nečistot
- Obsyp: prosátou zeminou nebo pískem
Důležitá upozornění
Šachta VŠ-EK je samonosná a pochozí, není však určena pro pojezd vozidel. Pro instalaci v pojezdové ploše je nutné obetonování a použití betonového nebo litinového pojezdového záklopu.
Při výskytu spodní vody je nutné šachtu obetonovat a tuto skutečnost oznámit výrobci. Pokud bude nad plastovým krytem vrstva zeminy vyšší než 500 mm, použije se strop šachty jako falešné bednění pro armovaný beton tloušťky 100 mm. Betonový strop je nutné vynést armaturou do rostlého terénu nebo provést kompletní obetonování šachty.
