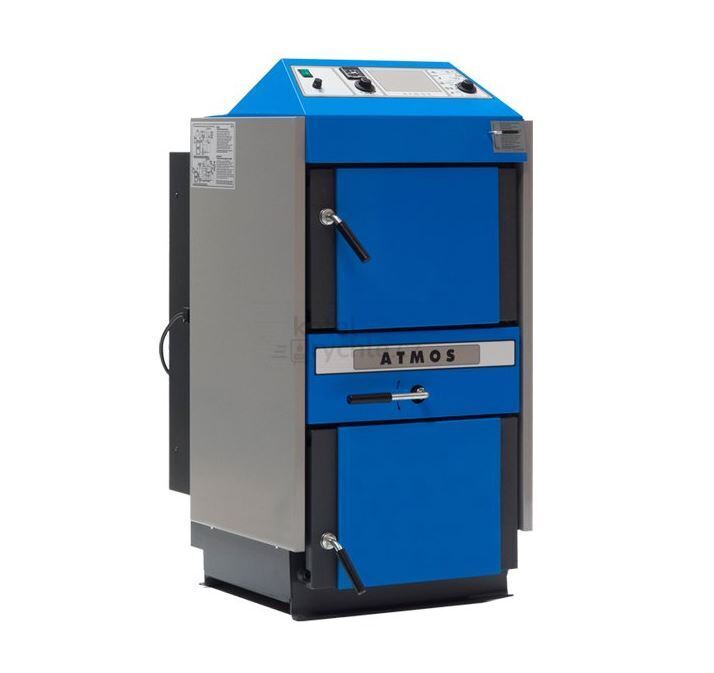

Atmos AC 16 S Zplynovací kotel na černé uhlí a hnědouhelné brikety - KOMBI - 0154 - pravý
- DOTACE
Zplynovací kotel na hnědouhelné brikety AC16S - KOMBI. Kotel pro spalování hnědouhelných briket na principu generátorového zplynování s použitím odtahového ventilátoru, který odsává spaliny z kotle.
Varianty produktu: 2
Popis produktu Atmos AC 16 S Zplynovací kotel na černé uhlí a hnědouhelné brikety - KOMBI
Jsou konstruovány pro spalování hnědouhelných briket na principu generátorového zplynování s použitím odtahového ventilátoru (S), který odsává spaliny z kotle.
Těleso kotlů je vyrobeno jako svařenec z kvalitních ocelových plechů o tloušžce 6 až 3 mm. Je tvořeno dvěma nad sebou posazenými komorami, vrchní slouží jako zásobník paliva, spodní jako spalovací komora a popelník. Mezi nimi je umístěn nový, patentem chráněný nerezový otočný rošt, který umožňuje dokonalé zplynování uhlí a dřeva jednotlivě nebo dohromady a snadné odstraňování popela. V zadní části tělesa kotlů je svislý spalinový kanál, opatřený ve vrchní části zatápěcí záklopkou. Vrchní část spalinového kanálu je opatřena odtahovým hrdlem pro připojení na komín. Primární a sekundární vzduch je předehříván na vysokou teplotu pro dosažení vysoké účinnosti a kvalitního spalování. Předepsaným palivem jsou hnědouhelné brikety o výhřevnosti 19 - 23 MJ.kg-1.
- Velký zásobník paliva - dlouhá doba hoření
- Vysoká účinnost - primární i sekundární vzduch je předehříván na vysokou teplotu
- Ekologické spalování - kotel dle ČSN EN 303-5 třídy 4
- Odtahový ventilátor - bezprašné vybírání popela, kotelna bez kouře
- Chladící smyčka proti přetopení – bez rizika poškození kotle
- Automatické vypnutí kotle po dohoření paliva – spalinový termostat

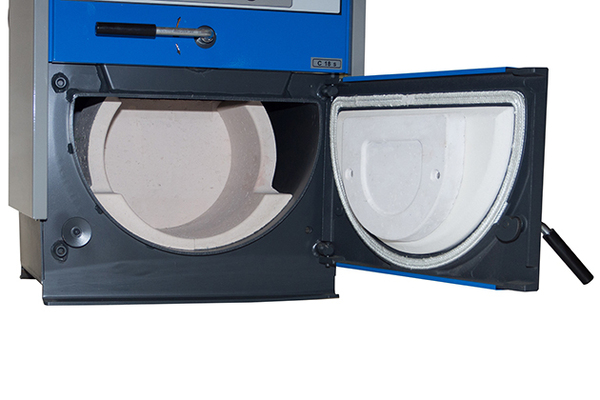

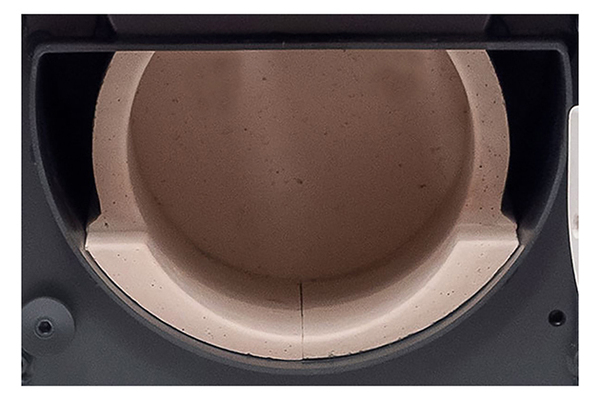

- Pohodlné vybírání popela – velký keramický spalovací prostor pro popel
- Kotel bez trubkovnice - snazší čištění
- Malé rozměry a nízká hmotnost
- Vysoká kvalita
Technické parametry
| Technický údaj | AC16S | AC25S |
|---|---|---|
| Tepelný výkon kotle [kW] | 18 | 26 |
| Tepelný příkon kotle [kW] | 19,7 | 28,7 |
| Výhřevná plocha [m²] | 1,6 | 1,9 |
| Obsah násypky [dm³] | 45 | 60 |
| Rozměr plnícího otvoru [mm] | 450×260 | 450×260 |
| Předepsaný tah komína [Pa/mbar] | 16/0,16 | 20/0,20 |
| Max. pracovní přetlak vody [kPa/bar] | 250/2,5 | 250/2,5 |
| Hmotnost kotle [kg] | 273 | 297 |
| Průměr odtahového hrdla [mm] | 150/152 | 150/152 |
| Krytí el. části [IP] | 20 | 20 |
| Elektrický příkon (pomocný) [W] | 50 | 50 |
| Elektrický příkon v pohotovosti [W] | 0 | 0 |
| Zapalovací režim | manuální | |
| Účinnost v celém rozsahu výkonu [%] | 91,1 | 90,4 |
| Třída kotle | 5 | 5 |
| Kategorie kotle | 1 | |
| Provozní režim | nekondenzující | |
| Třída energetické účinnosti | B | C |
| Kotel s kogenerací | ne | |
| Kombinace pro TUV | ne | |
| Teplota spalin při jmenovitém výkonu [°C] | 165 | 177 |
| Teplota spalin / tah [°C / Pa] | 175 / 16 | 187 / 20 |
| Hmotnostní průtok spalin [kg/s] | 0,010 | 0,015 |
| Předepsané palivo (preferované) | hnědouhelné brikety 19–23 MJ/kg | |
| Předepsané palivo | černé uhlí OŘECH 1, 20–30 MJ/kg | |
| Náhradní palivo | suché dřevo 15–17 MJ/kg, vlhkost 12–20 %, Ø 80–150 mm | |
| Předepsaná délka dřeva [mm] | 250 | 330 |
| Doba hoření při jmenovitém výkonu [hod] | 4 | 4 |
| Objem vody v kotli [l] | 37 | 45 |
| Hydraulická ztráta kotle [mbar] | 0,17 | 0,18 |
| Minimální objem vyrovnávací nádrže [l] | 500 | 500 |
| Připojovací napětí [V/Hz] | 230/50 | |
| Ekodesign | ano | ano |
| Předepsaná minimální teplota vratné vody: 65 °C | ||
| Předepsaná provozní teplota kotle: 80–90 °C | ||
| Šířka kotle po demontáži bočních kapot: 555 mm | ||
Instalace
Zplynovací kotle na dřevo ATMOS musí být zapojeny s LADDOMATEM 22 nebo termoregulačním ventilem (trojcestným ventilem ovládaným servopohonem v případě použití elektronické regulace ATMOS ACD 03) pro docílení minimální teploty vratné vody do kotle 65 °C. Výstupní teplotu kotle udržujeme v rozsahu 80 – 90 °C a na mísícím trojcestném ventilu si nastavíme teplotu vody do radiátorů nebo podlahového topení podle potřeby (např. 30 – 80 °C).
Všechny kotle jsou dodávány v základním provedení s chladící smyčkou proti přetopení. Doporučujeme instalaci kotle s akumulačními nádržemi, které sníží spotřebu paliva a zvýší komfort vytápění.
Regulace kotlů
Elektromechanická regulace – regulaci výkonu kotle provádíme vzduchovou regulační klapkou ovládanou regulátorem tahu, typ FR 124, který automaticky podle nastavené výstupní teploty vody (80 – 90 °C) otevírá či přivírá vzduchovou klapku. Regulátor tahu kromě regulace výkonu pomáhá chránit kotel proti přetopení. Jeho výhodou je rychlý zátop a nájezd na požadovaný výkon, kdy je vzduchová klapka plně otevřená. Kotle jsou na přístrojovém panelu vybaveny regulačním termostatem, který ovládá odtahový ventilátor dle nastavené výstupní teploty vody (80 – 85 °C) a spalinovým termostatem, který slouží k odstavení kotle a vypnutí odtahového ventilátoru po dohoření paliva. V případě zapojení kotle s akumulačními nádržemi spalinový termostat ovládá také chod čerpadla v kotlovém okruhu.
Výhodou regulace a konstrukce kotlů ATMOS je i to, že kotle pracují při dobrém tahu komína do 70 % jmenovitého výkonu i bez ventilátoru.
Panel se standartní regulací
Složení panelu:
Hlavní vypínač, bezpečnostní termostat, teploměr, regulační termostat a spalinový termostat
Elektromechanická regulace je optimálním řešením řízení provozu kotle ( ventilátoru ) jednoduchým způsobem.
Provedení panelu se standartní regulací je základním provedením pro všechny vyráběné kotle.
Ekvitermní regulace ACD 03
Každý kotel je možné dovybavit moderní dotykovou elektronickou regulací ATMOS ACD 03 pro řízení celého topného systému v závislosti na venkovní teplotě, pokojové teplotě a čase. Tato regulace je schopna řídit i samotný kotel s ventilátorem s mnoha dalšími funkcemi.
