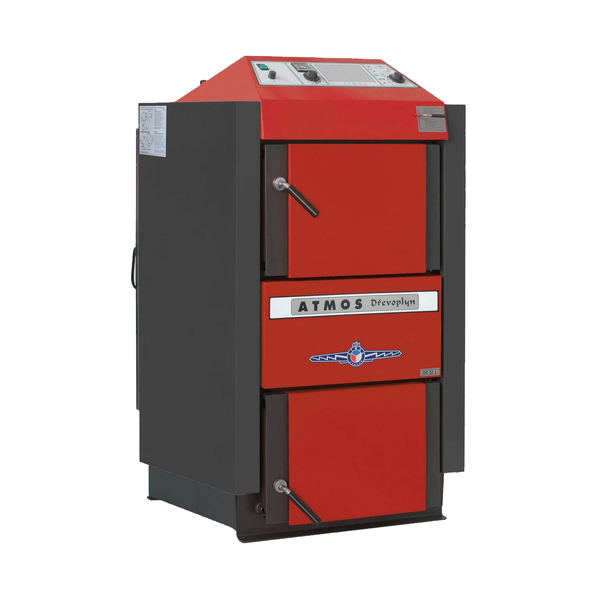

Atmos DC 70 S Zplynovací kotel na dřevo - dřevoplyn Standard - 0029 - pravý

Ekologický zplynovací kotel na dřevo 70 kW s odtahovým ventilátorem a chladící smyčkou

Jsou konstruovány pro spalování dřeva, na principu generátorového zplynování s použitím odtahového ventilátoru ( S ), který odsává spaliny z kotle, nebo s použitím tlačného ventilátoru, který vhání spalovací vzduch do kotle.

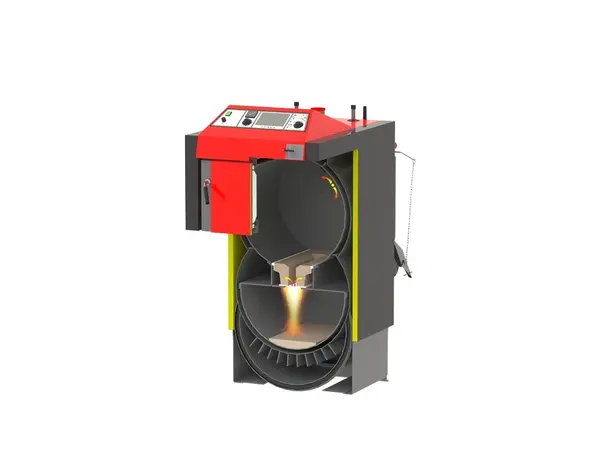

Těleso kotlů je vyrobeno jako svařenec z kvalitních ocelových plechů o tloušžce 8 až 3 mm. Tvoří je násypka paliva ( 6 mm) , která je ve spodní části opatřena zplynovací tryskou s podélným otvorem pro průchod spalin a plynů. Dohořívací prostor pod ní je opatřen keramickými tvarovkami pro ideální vyhoření všech spalitelných látek s vysokou účinností při ekologicky šetrném spalování. V zadní části tělesa kotlů je svislý spalinový kanál, opatřený ve vrchní části zatápěcí záklopkou. Vrchní část spalinového kanálu je opatřena odtahovým hrdlem pro připojení na komín.

• možnost spalovat velké kusy dřeva (kusové dřevo)
• velký zásobník paliva – dlouhá doba hoření
• vysoká účinnost 87 až 92 % podle typu – primární i sekundární vzduch je předehříván na vysokou teplotu
• ekologické spalování – kotel dle ČSN EN 303-5 třídy 4 a 5, EKODESIGN 2015/1189
• odtahový ventilátor – bezprašné vybírání popela, kotelna bez kouře
• chladící smyčka proti přetopení – bez rizika poškození kotle
• automatické vypnutí kotle po dohoření paliva – spalinový termostat
• pohodlné vybírání popela – velký keramický spalovací prostor pro popel (u dřeva vybíráme 1x týdně)
• kotel bez trubkovnice – snazší čištění
• malé rozměry a nízká hmotnost
• možnost volby dvířek levá/pravá
• vysoká kvalita

Technické údaje

• Výkon kotle: 70 kW
• Výhřevná plocha: 5 m²
• Objem palivové šachty: 180 dm³
• Rozměr plnícího otvoru: 450 × 260 mm
• Předepsaný tah komína: 30 Pa / 0,30 mbar
• Maximální pracovní přetlak vody: 250 kPa / 2,5 bar
• Hmotnost kotle: 515 kg
• Průměr odtahového hrdla: 180 mm
• Krytí elektrické části: IP20
• Elektrický příkon: 50 W
• Účinnost kotle: 86,3 %
• Třída kotle: 4
• Třída energetické účinnosti: A+
• Teplota spalin při jmenovitém výkonu: 245 °C
• Hmotnostní průtok spalin při jmenovitém výkonu: 0,035 kg/s
• Předepsané palivo: suché dřevo o výhřevnosti 15–17 MJ/kg, obsah vody 12–20 %, průměr 80–150 mm
• Maximální hladina hluku – dle EN15036-1: 65 dB
• Průměrná spotřeba paliva: 18 kg/h
• Spotřeba paliva na topnou sezónu: 1 kW = 1 prostorový metr
• Maximální délka polen: 730 mm
• Doba hoření při jmenovitém výkonu: 2 hodiny
• Objem vody v kotli: 93 l
• Hydraulická ztráta kotle: 0,25 mbar
• Minimální objem vyrovnávací nádrže: 1000 l
• Připojovací napětí: 230 V / 50 Hz

Životní prostředí

Obrácené spalování, předehřátý spalovací vzduch a keramický spalovací prostor umožňují prakticky dokonalé spalování s minimem škodlivých exhalací. Kotle proto splňují limity pro udělení známky Ekologicky šetrný výrobek směrnice MŽP ČR. Kotle jsou dle ČSN EN 303-5 zařazeny do třídy 3, a proto je na ně poskytována dotace ze Státního Fondu životního prostředí.

Instalace

Zplynovací kotle na dřevo ATMOS musí být zapojeny s LADDOMATEM 22 nebo termoregulačním ventilem (trojcestným ventilem ovládaným servopohonem v případě použití elektronické regulace ACD 03/04) pro docílení minimální teploty vratné vody do kotle 65 °C. Výstupní teplota kotle musí být trvale udržována v rozsahu 80 – 90 °C.
Všechny kotle jsou dodávány v základním provedení s chladící smyčkou proti přetopení. Doporučujeme instalovat kotle s akumulačními nádržemi, které nám sníží spotřebu paliva a zvýší komfort vytápění.

Osvědčení a certifikace

Všechny kotle ATMOS jsou certifikovány ve zkušebnách pro jednotlivé země určení: SZÚ Brno, TÜV München - Německo, Rusko, Bělorusko, Litva, Lotyšsko, Ukrajina, Švédsko SP, Polsko a Rakousko, Slovensko, Maďarsko, dle platných norem - ČSN EN 303-5. Chráněno průmyslovým patentem.

Regulace kotlů

Elektromechanická - regulaci výkonu provádíme záklopkou ovládanou regulátorem tahu, typ FR 124, který automaticky podle nastavené výstupní teploty vody (80-90 °C) otevírá či přivírá vzduchovou klapku. Nastavení regulátoru výkonu je nutno věnovat zvýšenou pozornost, poněvadž regulátor kromě regulace výkonu plní další důležitou funkci, že zajišťuje kotel proti přetopení. Kotel je dále vybaven regulačním termostatem umístěným na panelu kotle, který ovládá ventilátor dle nastavené výstupní teploty (80-85 °C). Na regulačním termostatu by měla být nastavena teplota o 5 °C nižší než na regulátoru tahu FR 124.
Od roku 2002 jsou kotle navíc vybaveny spalinovým termostatem, který slouží k vypnutí odtahového ventilátoru po dohoření paliva. Kotle pracují na snížený výkon do 70% jmenovitého výkonu i bez ventilátoru.

Panel se standartní regulací

Složení panelu:
Hlavní vypínač, bezpečnostní termostat, teploměr, regulační termostat a spalinový  termostat

Elektromechanická regulace je optimálním řešením řízení provozu kotle ( ventilátoru ) jednoduchým způsobem.
Provedení panelu se standartní regulací je základním provedením pro všechny vyráběné kotle

Ekvitermní regulace ACD 03

Každý kotel je možné dovybavit moderní dotykovou elektronickou regulací ATMOS ACD 03  pro řízení celého topného systému v závislosti na venkovní teplotě, pokojové teplotě a čase. Tato regulace je schopna řídit i samotný kotel s ventilátorem s mnoha dalšími funkcemi.

Ekvitermní regulace ACD 04

Kotle jsou z výroby vybaveny všemi potřebnými čidly pro zapojení kotle a topného systému, včetně čidla teploty spalin (AGF).
